Solid State / Dünnfilm

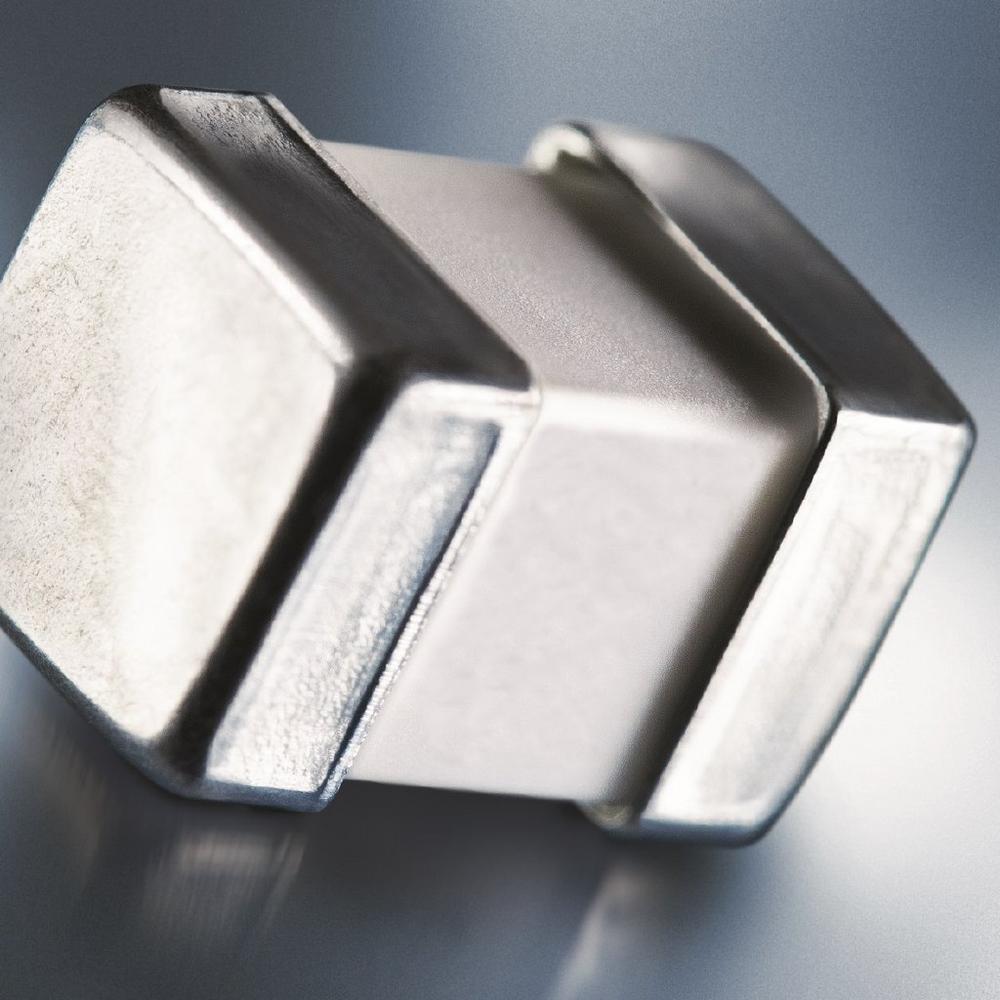

Im Gegensatz zu konventionellen Schmelzsicherungen mit einem schwebenden Schmelzleiter verfügt die HCF über eine metallische Dünnfilmschicht. Bei dieser Technik wird mit einem sogenannten Sputter eine Metallschicht in einer exakt festgelegten Stärke im Mikrometerbereich auf ein Trägermaterial aus Glas aufgebracht. Umschlossen wird das Leitungspaket mit einem Keramikträger, welcher die notwendige Stabilität garantiert. Beim Abbrand der Sicherung entweichen dabei keinerlei Schadstoffe in fester oder gasförmiger Form. Diese Technologie macht die SCHURTER HCF zudem vollkommen dicht gegenüber Vergussmasse, um eine hermetische Abdichtung für den Einsatz in eigensicheren Anwendungen nach ATEX und IECEx-Anforderungen zu erreichen.
Hohes Ausschaltvermögen
Die SCHURTER HCF besitzt ein hohes Ausschaltvermögen bis 1000 A bei 125 VAC resp. 125 VDC mit einer flinken Charakteristik. Sie deckt einen Nennstrombereich von 5 A bis 15 A ab.
Anwendungsgebiete
Die SCHURTER HCF eignet sich aufgrund ihrer Bauart ganz besonders für Anwendungen, die hohe Zuverlässigkeit unter besonders schwierigen Bedingungen (thermische und mechanische Schocks, zyklische Festigkeit, u.v.m.) erfordern. Beispiele möglicher Anwendungen: ATEX- und Offshore-Applikationen, Luftfahrt, Industrie. Das breite Spektrum hinsichtlich Einsatztemperatur von -50 °C bis 125 °C sowie eine Vibrationsfestigkeit – geprüft bis zu 1600 g – prädestinieren die HCF für anspruchsvollste Hochleistungsanwendungen unter widrigsten Bedingungen.
Internet
Technische Daten
– Zertifizierung nach IEC 60127-7 / UL 248-14 / CSA C22.2 no. 248.14
– Hohes Abschaltvermögen von bis zu 1000 A
– Nennströme: 5 A / 7.5 A / 10 A / 15 A
– Nennspannung: 125 VDC / VAC
– Flinke Charakteristik (F)
– Kleinste Sicherung für 15 A @ 125 VDC
– Abgedichtet
– Entsprechend dem Standard: ATEX EN 60079-0 (-11)
– Entsprechend dem Standard: MIL-PRF-23419
Anwendungen
– Anwendungen, bei denen eine hohe Zuverlässigkeit erforderlich ist
– Eigensichere Anwendungen
– Luftfahrt
– Off-Shore
– Kommerzielle Satellitenprojekte
