ESI veröffentlicht SYSTUS 2017

SYSTUS profitiert von einer vierzigjährigen Erfahrung in Forschung & Entwicklung auf dem Sektor der Finite-Elemente-Analyse (FEA). Die Softwarelösung wurde ursprünglich von Framatome (jetzt AREVA NP) zur virtuellen Planung ihrer Atomkraftwerke und zur Durchführung regulatorischer Analysen entwickelt. Heute ist SYSTUS eine bewährte industrielle Lösung für eine Vielzahl regulatorischer Analysen, wie sie durch internationale Standards für die Kernenergietechnik vorgeschrieben sind. Die Lösung deckt insbesondere die Anforderungen des ASME-Codes1, einem von der American Society of Mechanical Engineers (ASME) definierten Standard, sowie des von der AFCEN festgelegten französischen Standards ab, bekannt als RCC-M (Règles de Conception et de Construction des Matériels Mécaniques des Ilots Nucléaires² REP³).

SYSTUS 2017 liefert zahlreiche Erweiterungen zur Durchführung regulatorischer Analysen, einschließlich neuer Analyseoptionen und einer besseren Lesbarkeit und Interpretierbarkeit der Ergebnisse. Die Software bietet eine Differential Method (RCCM-MD) zur Analyse von Problemstellungen der zweiten Kategorie (second category analyses), die industriellen Herstellern und deren Zulieferern dabei helfen kann, wichtige Fragen bei Belastungsschwankungen über der Zeit und Änderungen der Hauptspannungsrichtungen zu bewältigen, welche die Berechnung der Vergleichsspannungsamplituden Sn und des Nutzungsfaktors U beeinflussen.

Im Bereich der Bruchmechanik ermöglicht es SYSTUS industriellen Herstellern und deren Zulieferern, Trenn- und Dehnungsbruchanalysen durchzuführen. Im Rahmen einer mehr als sechsjährigen Zusammenarbeit mit AREVA entwickelte das ESI SYSTUS-Team eine innovative eXtended Finite-Elemente-Methode (X-FEM). Sie erlaubt eine Fehleranalyse ohne eine explizite Modellierung der Risse und reduziert so wesentlich die Aufgabenkomplexität und Bearbeitungszeit. Mit ESIs X-FE-Methode wird die Darstellung von Fehlern mit der Level-Set-Methode und spezifischen Ergänzungsfunktionen (enrichment functions) durchgeführt.

SYSTUS 2017 beinhaltet Erweiterungen zur Berechnung von Aufgabenstellungen der Bruchmechanik mit der X-FE-Methode – einschließlich neuer und vereinfachter Befehle zur Verbesserung der Softwareergonomie. Die neueste Version bietet signifikante Effizienzverbesserungen und liefert Ergebnisse, die eine hohe Übereinstimmung zeigen mit herkömmlichen FEM-Analysen mit den dabei notwendigen vernetzen Rissen. Weiterhin berücksichtigt die X-FE-Methode in SYSTUS 2017 nun auch Plastizität, ermöglicht die Vernetzung mit quadratischen Elementen sowie die Berechnung der Energierate unter Anwendung der Theta-Methode.

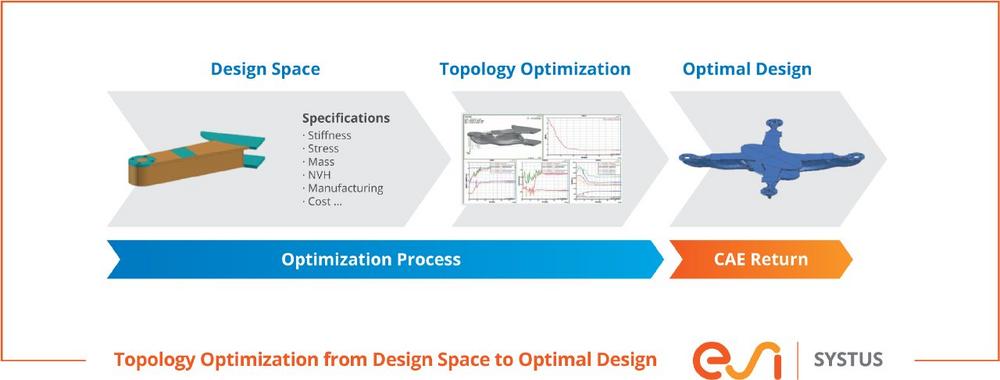

Erstmalig adressiert SYSTUS 2017 durch die Möglichkeit einer Formoptimierung spezifische Anforderungen der Automobil- und der Luft- und Raumfahrtindustrie. Hier bietet SYSTUS mathematische Lösungen auf Basis der Level Set-Technologie und ermöglicht Herstellern, genau die optimale Bauteilform erreichen.

Weitere Informationen zu ESI SYSTUS finden Sie unter: www.esi-group.com/systus

¹ ASME code : Section III, division 1, article NB 3200
² RCC-M = Règles de Conception et de Construction des Matériels Mécaniques des Ilots Nucléaires. In English: Design and construction rules for mechanical components of PWR nuclear islands
³ REP = Réacteur à Eau Pressurisée. In English: Pressurized Water Reactor.
See RCC-M : Paragraph B3200
