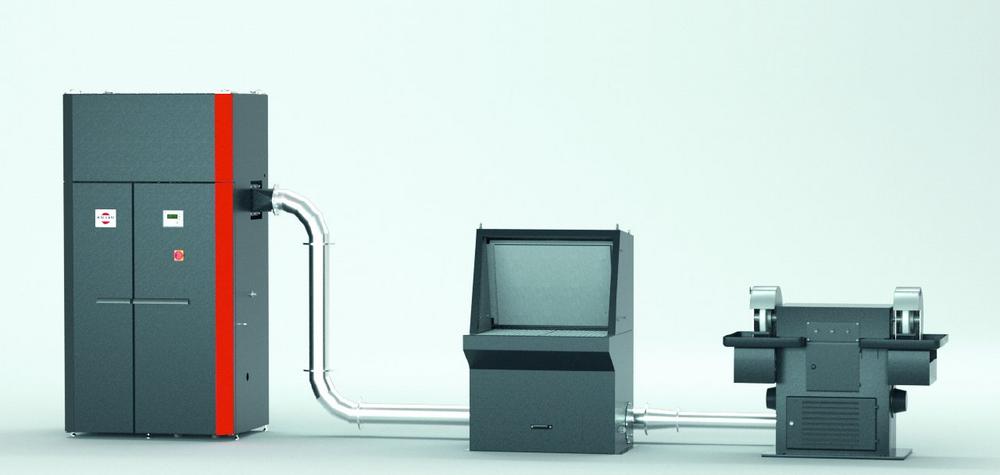

Innovation: HydronPlus, Kompakt-Nassabscheider für Umluftbetrieb

Überall dort, wo in Bearbeitungsprozessen regelmäßig die Funken fliegen und wo brennbare, explosionsfähige oder klebrige Stäube entstehen, kommen vor allem Nassabscheider zum Einsatz. Sie erfassen die durch den Arbeitsprozess verunreinigte Luft, lassen sie einen feinen Wasserschleier passieren und scheiden anschließend die mit Fremdstoffen beladenen Tröpfchen in einem Fliehkraftfilter (Zyklon) ab. Das große Plus der Technologie: Durch den Einsatz von Wasser verhindern Nassabscheider eine etwaige Explosion zündfähiger Stäube zuverlässig.

Herkömmliche Technik hat Energieeffizienz-Probleme

Solche Nassabscheider bewähren sich seit vielen Jahrzenten. „Doch zu den heutigen Anforderungen an Energieeffizienz, Abscheideleistung und Ergonomie, passen diese Universalgeräte der Abscheidetechnik nicht immer“, sagt Ulrich Stolz, Bereichsleiter Technik bei Keller Lufttechnik in Kirchheim unter Teck bei Stuttgart. „Denn mit herkömmlichen Nassabscheidern  können die  geforderten  Abscheidegrade für Reinluftrückführung ökologisch sinnvoll nicht erreicht werden. Die Restbeladung ist teilweise zu hoch. Dadurch lassen sich diese Anlagen nicht im direkten Rückluftbetrieb fahren.“ Das bedeutet: Im Fortluftbetrieb werden entsprechende Mengen konditionierter Hallenluft ins Freie abgegeben, die vorher – je nach Jahreszeit – mit hohem Energieaufwand geheizt oder gekühlt wurden.

Hybride Technologie kombiniert Nass- und Trockenabscheidung

Das ändert sich mit dem neuen HydronPlus, den Keller Lufttechnik auf der Blechbearbeitungsmesse Blechexpo – vom 07. bis 10. November 2017 in Stuttgart – erstmals in Funktion der Öffentlichkeit präsentiert. „Der HydronPlus kombiniert die Ex-Schutz-Vorteile eines Nassabscheiders mit den hervorragenden Abscheidewerten eines trockenen Verfahrens“, erklärt Keller-Abteilungsleiter Leopold Rang. „Auf einen Nassabscheider folgt eine Nachfilterstufe. So stellen wir zuverlässig sicher, dass die gereinigte Luft, die in der Arbeitsstättenrichtlinie sowie der VDI-Richtlinie 2262 Blatt 3 festgelegten Partikel-Grenzwerte weit unterschreitet und wir sie in die Halle zurückführen können.“ Modellrechnungen von Keller Lufttechnik, die von einem Zweischichtbetrieb ausgehen, zeigten, dass sich durch den Einsatz eines HydronPlus Heizkosten im Wert von rund 2.000 Euro jährlich einsparen lassen.

Ventilator mit Frequenzumrichter

Die definierte Abscheideleistung des HydronPlus ist auch auf den Ventilator mit integriertem Frequenzumrichter zurückzuführen. Er passt seine Leistung automatisch dem Widerstand des Filtermediums an, der umso größer wird, je stärker der Filter mit Fremdstoffen beladen ist. „Der Ventilator arbeitet durch den Frequenzumformer immer exakt mit der Leistung, die im Moment benötigt wird. Das trägt wesentlich zur Energieeffizienz der Anlage bei“, erläutert Ulrich Stolz.

Umwelttechnikpreis Baden-Württemberg für HydronPlus

Die Produkt-Neuheit machte bereits Furore: Anfang Juli 2017 nahmen die Fachleute von Keller Lufttechnik dafür den Umwelttechnikpreis Baden-Württemberg in der Kategorie „Emissionsminderung, Aufbereitung und Abtrennung“ von Umweltminister Franz Untersteller entgegen.

Flexibilität groß geschrieben

Neben der überzeugenden und energieeffizienten Abscheidetechnik sprechen seine Vielseitigkeit und das einfache Handling für den HydronPlus. „Wie wir bei unseren Kunden sehen, nimmt die Flexibilität in der Fertigung zu. Das bedeutet für die Abscheidung: Neben großen Zentralanlagen, sind immer öfter kleine Abscheider für ein oder zwei Maschinen gefragt“, berichtet Leopold Rang. „Mit einem Volumenstrom von 1.500 Kubikmetern Luft pro Stunde ist der HydronPlus ein solches Gerät. Es kann zum Beispiel einfach mit umziehen, wenn eine Bearbeitungsstation ihren Platz wechselt.“

„Anschließen und loslegen“

Ulrich Stolz berichtet, dass eine aufwändige Inbetriebnahme, wie sie bei Nassabscheidern gemeinhin erforderlich sei, beim HydronPlus entfalle: „Der Anwender gibt einen Volumenstrom vor, den das Gerät dann durch den Frequenzumrichter automatisch einhält – auch wenn sich die Druckverhältnisse im Rohrleitungssystem zum Beispiel durch das Öffnen einer Arbeitskabinentür ändern, wird sich das System auf die vorgegebenen Parameter einregulieren. Solche Funktionen steigern die Prozesssicherheit, sparen Kosten und erhöhen die Flexibilität. Plug-and-Play nennt sich das.“

Kompakte und ergonomische Bauweise

Bei der Entwicklung des Abscheiders achteten die Ingenieure auf eine kompakte Bauweise und eine kleine Stellfläche. „Gleichzeitig spielte die Ergonomie eine große Rolle. Das Gerät ist einfach zu handhaben und zu warten. Alle wichtigen Bauteile sind – zum Beispiel für die Reinigung – gut zugänglich“, erläutert Leopold Rang. „Auch in dieser Beziehung setzt der HydronPlus neue Maßstäbe.“

Wasseraufbereitung durch UV-Behandlung

Bei der Aufbereitung des Prozesswassers, das im Kreislauf so lange wiederverwendet wird, bis der Feststoffanteil einen Austausch erfordert, dachten die Keller-Lufttechnik-Fachleute ebenfalls nachhaltig: „Durch eine UV-Behandlung vermeiden wir den sonst notwendigen Einsatz von Bioziden“, erklärt Ulrich Stolz. Beim Trinkwasser diene UV-C-Licht ebenfalls dazu, Mikroorganismen unschädlich zu machen – zum Beispiel Legionellen, die für den Menschen gefährlich werden können, wenn er sie in kleinen Wassertröpfchen enthalten einatmet.

Verdunstungskühlanlagenverordnung  wird eingehalten

Für herkömmliche Nassabscheider mit Fortluftbetrieb gelten zur Legionellenbekämpfung inzwischen strenge Prüfauflagen nach der Verdunstungskühlanlagenverordnung. Nassabscheider, die im Umluftbetrieb arbeiten, fallen ausdrücklich nicht darunter. Damit entfallen für Betreiber eines HydronPlus aufwändige Prüfauflagen, die unter anderem 14-tägige Hygieneuntersuchungen und eine Probenahme durch ein Prüflabor im Vierteljahresrhythmus vorsähen, sagt Ulrich Stolz. „Trotzdem sorgt Keller Lufttechnik mit der UV-Behandlung des Umlaufwassers und der durch Messungen verifizierten Nachfiltration bei diesen Geräten für Sicherheit. Eine weitere Optimierung der Abluftqualität ist vor diesem Hintergrund kaum noch möglich und auch nicht angezeigt.“ Das bestätigten die Versuche in einem unabhängigen Labor nach VDI 4257.

Das Fazit der Experten: „Mit dem Kompaktnassabscheider HydronPlus ist es uns gelungen die Vorteile von Nass- und Trockenabscheidung zu vereinen und so eine zukunftsfähige Technologie zu entwickeln, die den Maßstab in der Nassabscheidung neu definiert. Das Ergebnis langjähriger Erfahrung und konsequenter Umsetzung neuer Erkenntnisse und Innovationen.“

Neuer Condition-Monitoring-Service zur Zustandsüberwachung von Absauganlagen

Ungeplante Anlagenausfälle kosten Betreiber ca. 50% mehr als geplante Stillstände. Deshalb entwickelt Keller Lufttechnik eine neue Serviceleistung zur Zustandsüberwachung von Absauganlagen. Ziel ist es Abweichungen frühzeitig zu erkennen und damit die Anlagenverfügbarkeit zu erhöhen und gleichzeitig Instandhaltungskosten zu reduzieren. Keller lädt interessierte Besucher auf den Messestand ein, um die neue Lösung gemeinsam zu diskutieren.

Weitere Informationen zum HydronPlus auf Youtube

Den HydronPlus-Filmbeitrag zum Umwelttechnikpreis finden Sie hier:
https://youtu.be/0dsFqtFUULc

Den HydronPlus-Animationsfilm finden Sie hier:
https://youtu.be/ScUsBclNkz4
