Die Anlage stellte sogar die Spezialisten von VOMA vor eine Herausforderung: Sie sollte Aluminium-Platten mit einer Länge von 4.000 mm, einer Breite von 1.800 mm und einer Dicke von 200 mm nach dem Folieren von der Rollenbahn sicher auf eine Palette bewegen. „Wir hatten es zusammen mit dem Gewicht des Hubrahmens mit einer Anhängelast von 4.000 kg zu tun“, erinnert sich VOMA-Geschäftsführer Knut Vogel. Da die Last mit möglichst geringem Aufwand mechanisch sauber geführt und gehoben werden sollte, fiel die Wahl auf die bewährten lifgo®-Zahnstangengetriebe von LEANTECHNIK.
„Ausschlaggebend für unsere Entscheidung war die Konstruktion der lifgo®-Getriebe: Sie vereinen Antrieb und eine separate lineare Führung in einem Bauteil“, sagt Knut Vogel. „Dadurch ist der Einbau sehr einfach.“ Mindestens ebenso wichtig war für VOMA allerdings die extrem hohe Tragfähigkeit der lifgo® 5.4-Getriebe: Sie verfügen über Hubkräfte bis zu 25.000 N und können Lasten mit einem Gewicht von bis zu 2,5 t bei Hubgeschwindigkeiten von bis zu 3 m/s sehr genau positionieren.

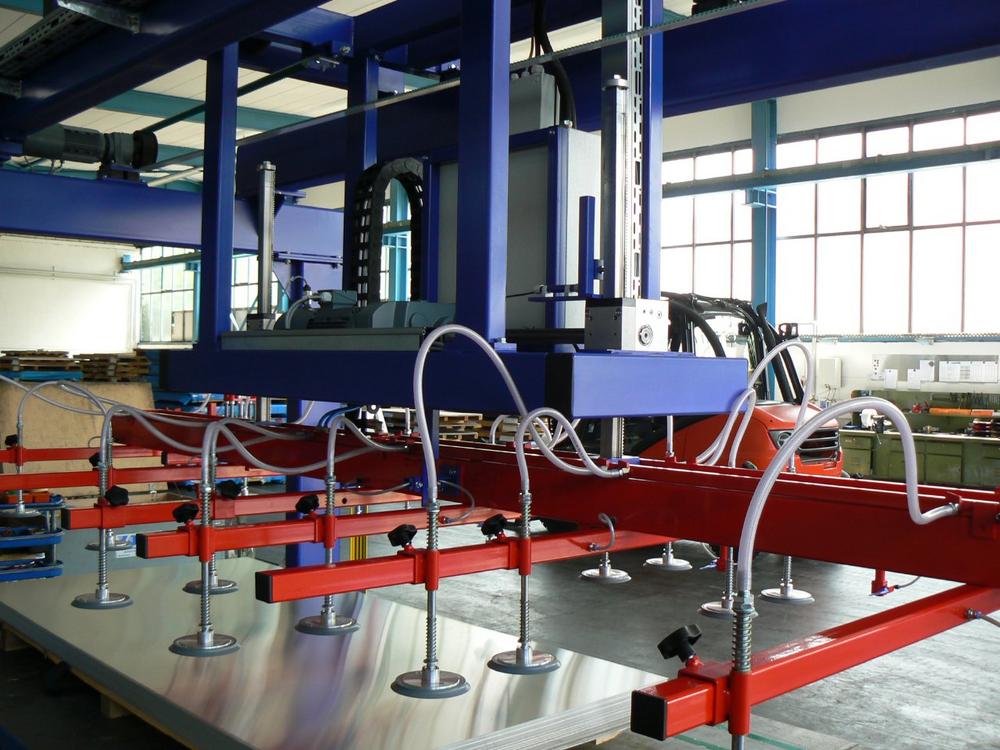

Die Sonderbaugröße 5.4 arbeitet wie alle Getriebe der lifgo®-Serie hochpräzise, bietet Hubgeschwindigkeiten bis zu 3 m/s und nimmt hohe Querkräfte auf. An der Portal-Stapelanlage sind insgesamt zwei lifgo® 5.4-Zahnstangengetriebe installiert – je eines auf der rechten und der linken Seite des Hubrahmens, der die Platten hebt und weitertransportiert. Gehoben und fixiert werden die Aluminiumplatten mit sogenannten Saugtraversen.
Die Zahnstangengetriebe der Baugröße lifgo®- 5.4 sind in den Varianten lifgo® doppel, lifgo® linear, lifgo®-Excenter und lifgo® linear-Excenter mit einstellbarem Zahnflankenspiel erhältlich. Für Anwendungen mit weniger hohen Traglasten bietet LEANTECHNIK die lifgo®-Baugrößen 5.0, 5.1 und 5.3 an. Auf Wunsch werden alle Getriebe komplett mit Motor und Anbauteilen als teil- oder funktionsfertige leantranspo®-Anlage geliefert.
Seit über 20 Jahren entwickelt LEANTECHNIK in Oberhausen leistungsstarke Zahnstangenhubgetriebe für die Automatisierungstechnik. Neben der Produktion und dem Vertrieb von Zahnstangenhubgetrieben der beiden Produktserien lifgo® und lean SL® konstruieren und fertigen wir teil- und funktionsfertige Anlagen unter dem Produktnamen leantranspo®.
Was uns bewegt ist der Anspruch, unseren Kunden durch unser Produkt stets ein Höchstmaß an Präzision, Geschwindigkeit und Zuverlässigkeit zu bieten und gleichzeitig dem Nutzer volle Flexibilität zu gewährleisten. Wir verstehen uns als Technologieführer in einer wachstumsstarken Branche.
Unsere Zahnstangengetriebe bieten unzählige Anwendungsmöglichkeiten: Sie können überall, wo Bewegung leistungsstark umgesetzt werden soll, eingesetzt werden. Ihrer Kreativität sind keine Grenzen gesetzt.
Die internationale Vertriebs- und Servicestruktur der Leantechnik AG besteht aus zahlreichen Vertretungen in Europa, Australien, Südafrika und Asien, sowie unserer Tochtergesellschaft in den USA, Leantechnik LP.
In jeder erdenklichen Branche, in der präzise und synchrone Positionierungsaufgaben gelöst werden müssen, kommen die Produkte zum Einsatz: Ganz gleich, ob in der Verkehrstechnik, im Anlagen- und Maschinenbau oder der Lebensmittel- und Chemieindustrie.
Besonders in der Automobilindustrie hat Leantechnik durch jahrelange Kooperation mit namhaften Herstellern und Zulieferern branchenspezifisches Know-how gesammelt.
