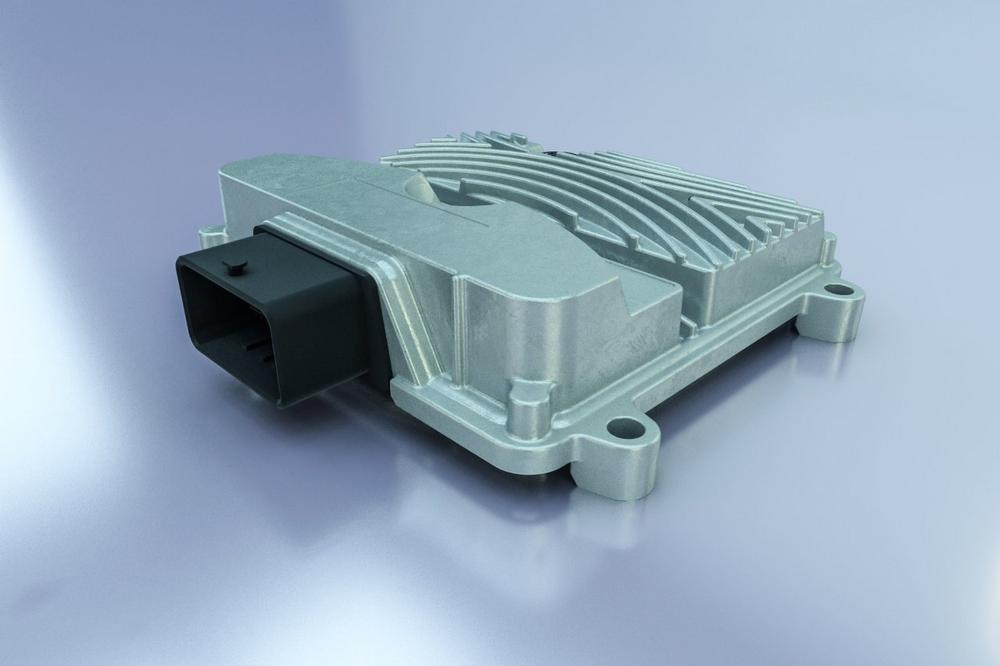

Zuwachs für die ESX-Familie mobiler Zentralsteuerungen: die neue Kleinsteuerung ESX-3CS

Entwickelt und gefertigt für den Einsatz unter harten Bedingungen erweitert die ESX-3CS die 32Bit ESX-Steuerungsfamilie um eine Kleinsteuerung. Bei der neuen Steuerung wurde vor allem darauf geachtet, dass die Eingangs- und Ausgangstypen kompatibel zur ESX-3CM sind. Dadurch wird für Neu- und Bestandskunden eine einfache Skalierbarkeit der Funktionalitäten ermöglicht. Mit insgesamt 30 analogen und digitalen Ein- und Ausgängen in der Standardkonfiguration ist die ESX-3CS als kompakte Zentralsteuerung für Sensor-Aktor-Management konzipiert. Sie erhält ihre Flexibilität durch 16 Multifunktionseingänge, deren Funktionalität per Software eingestellt werden kann. Dabei ist die Erfassung von Strom, Spannung, Frequenzen oder digitalen Schaltzuständen (Ereignissen) am Eingang möglich. Neben den Eingängen stehen insgesamt bis zu 14 Ausgänge zur Verfügung. Durch Parallelschaltung von mehreren Ausgängen innerhalb einer Gruppe können auch Aktoren mit höherem Leistungsbedarf angesteuert werden. Zwei der Ausgänge sind als Low-Side-Ausgänge ausgeführt und ermöglichen somit bei Bedarf eine zweikanalige Abschaltung von Aktoren. Zur Kommunikation bietet die ESX-3CS neben den zwei CAN-Anschlüssen optional eine Ethernet-, eine RS232- und eine LIN– Schnittstelle.

Wie die ESX-3CM basiert die ESX-3CS auf einem 32bit TriCore Prozessor, der mit 300 MHz getaktet wird. Optional steht ein separater System Supervisor mit programmierbarem Watchdog zur Verfügung. Es werden auch die bewährten Entwicklungsumgebungen für die Programmiersprache „C“ und CODESYS bereitgestellt.

Natürlich erfüllt die ESX-3CS die Normen für Konformität gemäß CE und E1 ebenso wie die Standards für Kfz-, Land- und Baumaschinen-Industrie. Eine weitere Variante für sicherheitsgerichtete Anwendungen nach PLd (DIN EN ISO13489-1 2008-12) bzw. SIL 2 (IEC 61508 Edition 2.0 2010-04) ist geplant.

AGRITECHNICA: SIE FINDEN UNS IN HALLE 15, STAND F49.
