Mehr Leistung mit dem Schrittmotor Controller/Treiber-IC TMC5160

„Er kombiniert erfolgreich unsere technologischen Innovationen in einem einzigen Chip, das mit externen N-Kanal-MOSFETs neue Höchstwerte für die Motorspannung und den Motorstrom erreicht“, erklärt Michael Randt, Gründer und CEO von Trinamic. Bedienerfreundlichkeit und Wirtschaftlichkeit waren die Maßgaben für unsere Entwickler. Durch die Integration eines leistungsstarken Treibers für Schrittmotoren und eines Motion Controllers in einem Chip wandelt der TMC5160 digitale Informationen direkt in laufruhige, genaue und zuverlässige physische Bewegung um.

Der Treiber ist tatsächlich so bedienerfreundlich, dass nur die Zielstellungen erforderlich sind. Die gesamte Schrittmotoren-Logik findet im TMC5160 selbst statt: Eine Software ist bei einem Wechsel von NEMA 17 auf NEMA 34 oder bei größeren Motoren hinfällig. Der TMC5160 ist an einen Host-Mikrocontroller über eine für die Industrie übliche SPI oder Takt-/Richtungsschnittstelle angeschlossen und führt alle Berechnungen der Position und Geschwindigkeit des Schrittmotors in Echtzeit aus.

Durch die Erweiterung der Produktfamilie von TMC2100, TMC2130 und TMC5130 für höhere Spannungen und Motorströme vereint der Chip die erfolgreichen Technologien des Unternehmens SpreadCycle™, StealthChop™ und SixPoint™ für Microstepping mit bis zu 256 Mikroschritten pro Vollschritt, einen laufruhigen Betrieb und ein fortgeschrittenes Profil für die Rampengenerierung und nutzt so maximal die Drehmomenteigenschaften des Motors für eine schnelle Positionierung. Der Treiber wurde für CNC-Maschinen, Textilmaschinen, Laborautomatisierung, Fabrikautomatisierung und andere Bereiche mit leistungsstarken Motoren entwickelt, in denen laufruhige, leise und präzise Bewegungen erforderlich sind.

Für die Reduzierung der Entwicklungszeit von Anwendungen bietet Trinamic ein umfassendes Entwicklungspaket namens TTAP mit Codebeispielen, EDA-Bibliotheken und Referenzzeichnungen an. Mit der intuitiven PC-basierten Software TMCL-IDE und dem modularen Evaluierungs-Kit mit der TMC „Landungsbrücke“ ist eine schnelle Evaluierung garantiert.

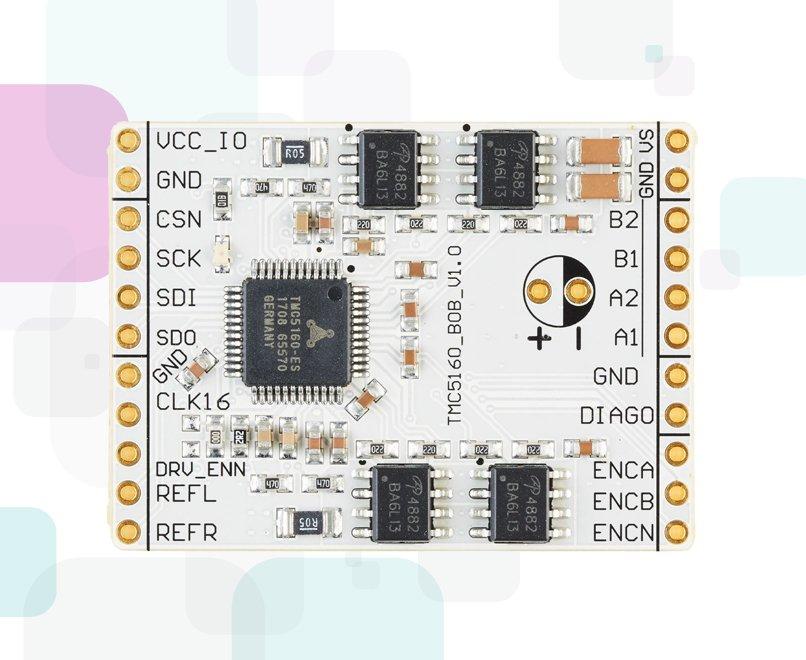

Der TMC5160-TA im QFP48-Gehäuse (7 mm x 7 mm), das Evaluierungs-Kit TMC5160-EVAL-KIT sowie das  Breakout Board TMC5160-BOB  sind ab sofort lieferbar und bei der MEV erhältlich.

Weitere Informationen unter:

https://www.mev-elektronik.com/cDriver/tmc5160.html

Über Trinamic:

Trinamic, mit Firmensitz in Hamburg, liefert integrierte Schaltkreise und Module zur Motorsteuerung an Kunden weltweit. Der applikationsgetriebene Ansatz von Trinamic sowie ein tiefgehendes Verständnis der Anwendungen ermöglichen es Lösungen zu bieten, die die Design-Phase vereinfachen und verkürzen, was erhebliche Einsparungen beim Arbeits- und Kostenaufwand im Bereich der Entwicklung und der „total cost of ownership“ ermöglicht.

Die Kunden von Trinamic profitieren vom umfangreichen Know-how des Unternehmens im Bereich Motorphysik sowie dem Portfolio an Schutzrechten (IP), die aus jahrelanger Anwendungserfahrung entstanden sind. Die Produktentwicklung bei Trinamic fokussiert sich vollständig auf Miniaturisierung, Steigerung der Effizienz sowie Diagnose und Schutzfunktionen, welche/die die Zuverlässigkeit des Gesamtsystems sicherstellen.

Leitbild von Trinamic ist das Bereitstellen energieeffizienter Lösungen. Branchenführende Technologien, wie die patentierten coolStep™ Produkte, bieten neben Bedienerfreundlichkeit und der Präzision von Schrittmotoren zusätzlich vor allem Energieersparnis.
Die TRINAMIC Motion Control Language (TMCL) erleichtert die Entwicklung von Motorsteuerungs-Anwendungen und ermöglicht kürzere Entwicklungszyklen und Produkteinführungszeiten.

Mit seiner mehr als 20-jährigen Geschichte und der traditionell deutschen Eigentümerstruktur mit allen Gesellschaftsanteilen in privater Hand, kann Trinamic langfristige Verfügbarkeit gewährleisten.

Die Trinamic-Produkte werden von dem in Hamburg ansässigen Unternehmen über ein weltweites Vertriebsnetz verkauft.
