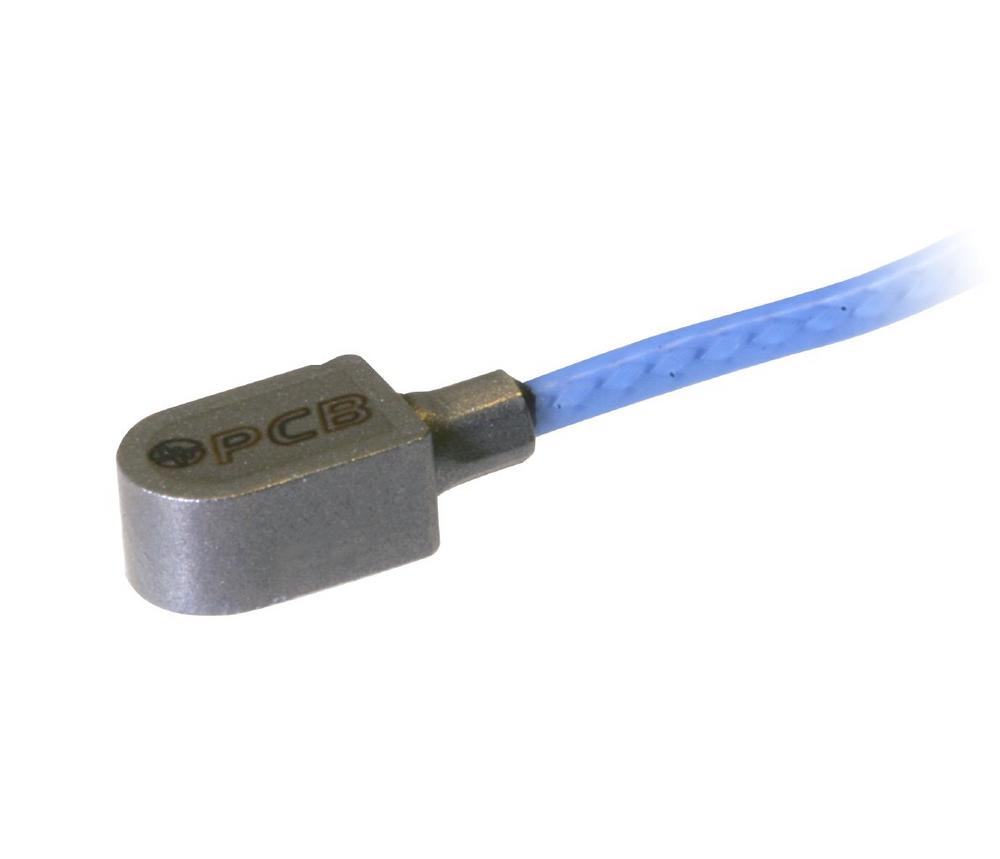

Die Sensorelemente im Shear-Design befinden sich in einem hermetisch dichten Titangehäuse. Montiert werden die nur 0,17 Gramm leichten Sensoren in so genannter Teardrop-Bauform durch Kleben. Es stehen die Messbereiche ±5.000 g und ±20.000 g zur Verfügung, die Schockfestigkeit beträgt bis zu 30.000 g. Beide Aufnehmer mit ICP®/IEPE-Schnittstelle messen im Frequenzbereich bis 20 kHz, die Resonanzfrequenz ist größer 100 kHz. Das leichte und hochflexible integrierte Kabel mit einer Länge von etwa 90 cm lässt sich auf dem Prüfling auch mit engen Biegeradien verlegen. Messungen können beispielsweise in einer Klimakammer bis +163 °C erfolgen.
Top-Features
- Messbereiche ±5.000 g und ±20.000 g und hohe Schockfestigkeit bis 30.000 g
- Geringes Gewicht und kleine Baugröße (minimierter Mass-Loading-Effect)
- Großer Frequenzbereich bis 20 kHz
- Robustes Titangehäuse mit integriertem, hochflexiblen Kabel
- Umgebungstemperatur bis 163 °C
Anwendungen
- Umwelttests (ESS)
- Qualifikation von Elektronik und Leiterplatten
- Komponenten-Schockprüfungen
- Falltests
Die PCB Synotech GmbH ist die deutsche Vertriebstochter des US-amerikanischen Sensorherstellers PCB Piezotronics, Inc. und seit über 25 Jahren am Markt tätig. Neben der breiten Produktpalette von PCB vertreibt PCB Synotech hochwertige Sensorik und Messtechnik der Hersteller IMI Sensors, The Modal Shop, Larson Davis, Setra Systems, Onset und Kemo.
Seit Juli 2016 gehört die PCB Piezotronics, Inc. zur MTS Systems Corporation (Eden Prairie, USA). Durch diese Verbindung entsteht ein noch stärkeres Team für Hochleistungsprüftechnik und Sensorik.
