55 Minuten einer Stunde eingespart

Dazu bedarf es einer stringenten Prozesskette von Entwicklung oder Auswahl eines Produkts über die Konfigurierung bis zur Herstellung oder dem Zusammenbau. Eine Schlüsselstelle im Unternehmen ist dabei der Vorrichtungs- und Werkzeugbau. Hier werden vorhandene Baugruppen mit kundenspezifischen Applikationen verbunden. Die dafür hergestellten Vorrichtungen oder Werkzeuge werden nicht selten dem Kunden mitverkauft. Bei Losgrößen, die selten größer drei und allerhöchstens 20 betragen, kommt, bei täglich mehreren Werkstückwechseln, dem Rüsten eine entscheidende Funktion zu. Das langwierige, konventionelle Rüsten konnte mit dem Wachstum des Unternehmens nicht mehr mithalten und wurde zunehmend zum Engpass.

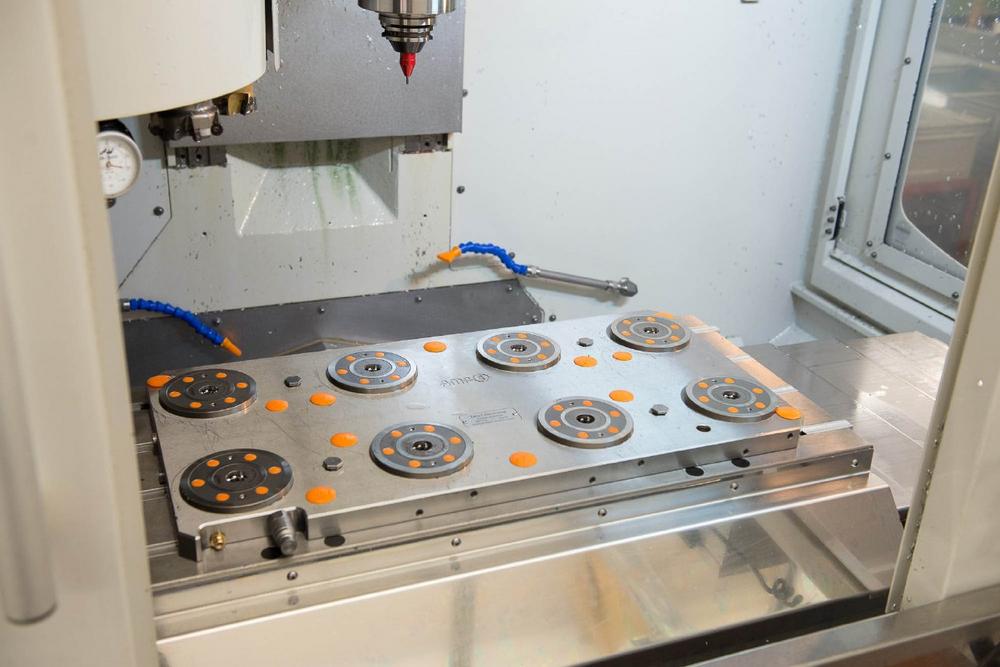

Seit 2015 wird auf dem Hochleistungs-Vertikal-Fräs-Bearbeitungs­zentrum von Micromill mit Nullpunktspannsystemen der Andreas Maier GmbH & Co. KG (AMF) gespannt. Damit sparen die sieben Mitarbeiter pro Stunde Rüstzeit unvorstellbare 55 Minuten ein. AMF hat für Labom eine 8-fach Spannstation mit Einbau-Spannmodulen K10.2 geliefert. Dabei handelt es sich um eine hydraulische Spann­station zum rüstzeitoptimierten Spannen auf Maschinentischen mit Nutabstand 63, 100 und 125 mm. Die Module leisten Einzugs- bzw. Verschlusskräfte von je 10 kN und Haltekräfte von je 25 kN. Die Befestigung erfolgt über Zylinderkopfschrauben M12. Für das Ausrichten sind mindestens zwei Passbohrungen angebracht. Das Stichmaß der Spannmodule beträgt 200 mm. Der Schnellkupplungsstecker ist vormontiert, die integrierte Ausblasfunktion kann individuell angeschlossen werden. Mit nur 36 mm Gesamthöhe baut die Spannstation extrem flach.

Bei Labom werden darauf beispielsweise vier Vorrichtungen über direkt angebrachte Spannbolzen eingespannt. Ebenso können auf diese Grundplatte Adapterplatten aufgespannt werden. Zwei solche Platten enthalten beispielsweise Vorrichtungen, die sogar Drehope­rationen auf der Maschine ermöglichen. Eine andere Adapterplatte enthält ein Dreibackenfutter zum Spannen bestimmter Werkstücke. Und auch ein einfacher Spannstock kann direkt gespannt werden, sogar zusammen mit dem Dreibackenfutter. AMF unterstützt die Kunden bei der Festlegung der optimalen Positionen der Bohrungen für die Spannbolzen.

Bei Labom ist man über die „unbeschreibliche“ Rüstzeitsenkung begeistert. Mindestens genauso wichtig ist die deutliche Erhöhung der Flexibilität. Das schafft echten Mehrwert und entschärft den Engpass. Der Vorrichtungs- und Werkzeugbau bei Labom kann so weiterem Wachstum des Unternehmens gelassen entgegensehen.
