Halbkontinuierliche Knüppelwalzanlage von SMS group nimmt vollen Betrieb auf

Die neue Knüppelwalzanlage ist in der ersten Ausbaustufe für eine Jahreskapazität von 1 Million Tonnen Knüppel in Sonderstahlsorten ausgelegt. In einer zweiten Ausbaustufe kann die Kapazität auf bis zu 2 Millionen Tonnen erhöht werden. Aktuell werden quadratische Knüppel mit 160 und 180 Millimetern Kantenlänge produziert. Als Einsatzmaterial werden Vorblöcke in den Abmessungen 260 x 300 Millimeter und 360 x 450 Millimeter verwendet.

Die auf bis zu 1.250 Grad Celsius erwärmten Vorblöcke werden in einer Hochdruck-Wasserentzunderungsanlage von Zunder befreit. Das reversible Duo-Blockwalzgerüst verfügt am Ein- und Auslauf über seitliche Manipulatoren und Hakenkanter. Das Gerüst ist unter anderem mit einer hydraulischen Vorrichtung, die das Verklemmen/ Blockieren verhindert, einem Walzkraftmesssystem, hydraulisch verstellbaren Führungsblechen höchster Steifigkeit und einem System zur Walzenverschiebung ausgestattet. Alle Funktionen werden vollautomatisch ausgeführt. Ein Walzenwechsel dauert weniger als 25 Minuten.

Die Anlage ist für die spätere Installation einer vierseitigen Brennschneidmaschine hinter dem Blockwalzgerüst vorbereitet. Vor dem Einlauf in die Kontistraße kann das Kopfende des Führungsstiches mit einer 10.000-kN-Schere abgetrennt werden. Das Führungsprofil wird von einer Wendevorrichtung um 45 Grad gedreht. Die vier Gerüste der Kontistraße – alle in CS-Ausführung – befinden sich in H/V-(Horizontal/Vertikal)-Anordnung.

Ein wesentliches Element der Walzanlage ist die 3.800-kN-Vierkurbelschere, mit der Quadratknüppel bis zu 180 Millimeter Kantenlänge auf 10 bis 12 Meter abgelängt werden können. Diese Schere trägt maßgeblich zu einer hohen Anlagenauslastung und niedrigen Produktionskosten bei. Die Schere wird auch zum Schopfen der Kopf- und Fußenden verwendet. Da die Scherenblätter eine wesentlich längere Standzeit als Blätter in Sägeanlagen aufweisen, liegen die spezifischen Kosten der Trennanlage um ein Zehnfaches unter dem üblichen Wert. Gleichzeitig wird auch eine deutlich höhere Anlagenauslastung erreicht.

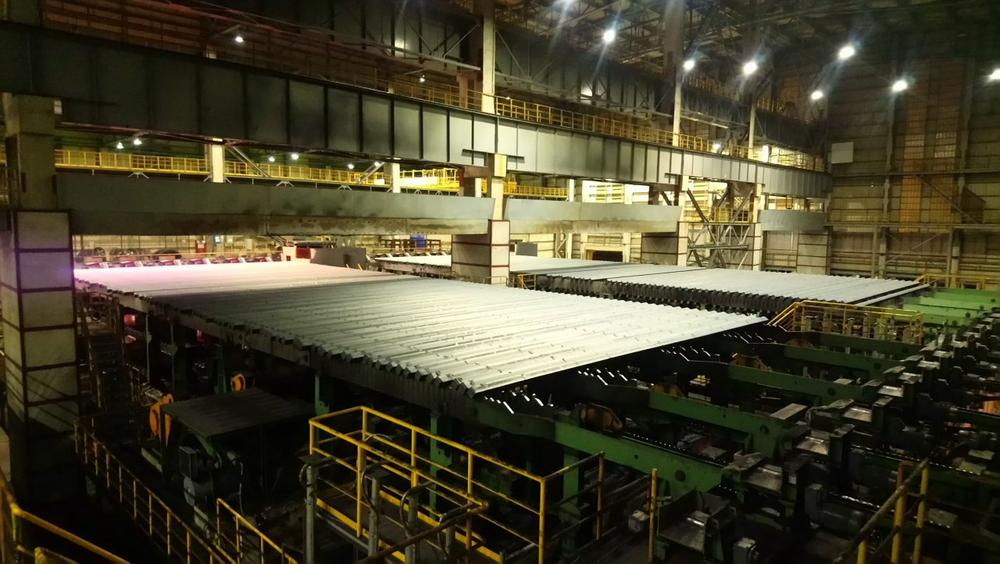

Alle Knüppel laufen auf eines der beiden Wendekühlbetten auf. Hier erhalten sie ihre hohe Geradheit. Jeder Knüppel wird von der Stempelmarkieranlage mit einer Nummer versehen und am Ende des Kühlbettes einzeln gewogen. Die Identifizierungsnummer und das Knüppelgewicht werden an das Level-2-System übermittelt. Das Level-2-System bildet die Grundlage für ein gut organisiertes Lagersystem und die Produktionsplanung der nachgelagerten Walzstraßen.

Der Beschickungsbereich verfügt über vier Beschickungsbetten. Über drei dieser Beschickungsbetten können die Knüppel direkt in die Lagerbereiche der Walzstraßen weitergeleitet werden. Alternativ können sie auch dem Zwischenlager zugeführt werden, wo sie auf unter 50 Grad Celsius abkühlen, bevor sie die vollautomatische Prüfund Schleiflinie, die ebenfalls von der SMS group geliefert wurde, durchlaufen.

Auch die komplette Elektrik und Automatisierung, einschließlich Level-1 und Level-2, gehörten zum Lieferumfang der SMS group.
