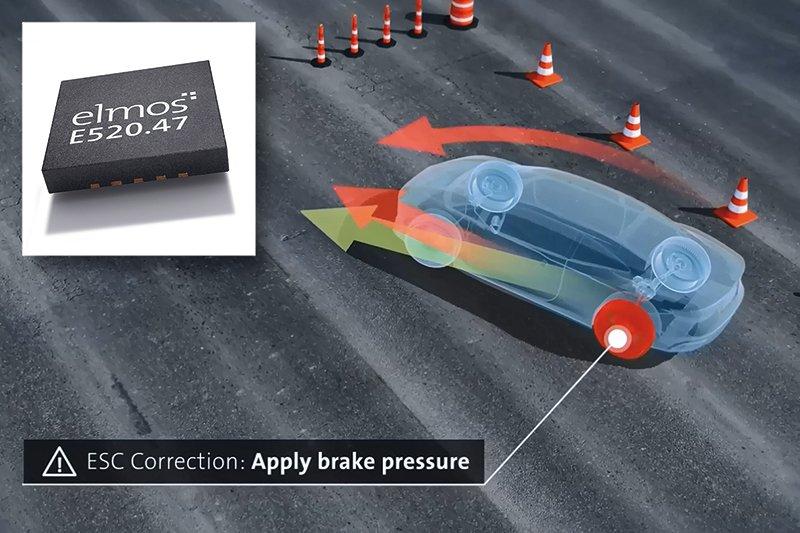

Der E520.47 bietet eine rauscharme Sensor-Signal-Konditionierung mit zwei einzelnen 15-Bit-Delta-Sigma-ADCs für zwei resistive Brückensensoren, einschließlich Kompensation und Linearisierung. Zwei zusätzliche Temperaturkanäle mit 14-Bit Delta-Sigma ADC ermöglichen eine präzise Erfassung und Linearisierung von verschiedenen Temperatursensoren. Zusätzlich integriert der IC interne Sensor- und Eigendiagnose. Der Empfindlichkeitsbereich beträgt 3 – 112 mV/V. Der IC bietet eine 10-stufige Grobverstärkung und einen 31-stufigen Grob-Offset-Abgleich.
Alle kompensierten und linearisierten Sensordaten sind am digitalen SENT-Interface-Ausgang verfügbar. Die SENT-Pin erlaubt eine serielle I/O-Kommunikation und ermöglicht daher eine echte 1-Draht-End-of-Line-Konfiguration und -Kalibrierung. Alternativ ermöglicht eine zusätzliche I2C-Schnittstelle schnellere Zugriffe auf Sensor-, Diagnose-, Kalibrierungs- und Konfigurations-Daten. Ein Kalibrierungswerkzeugsatz einschließlich einer praxisnahen Software wird bereitgestellt.
Der IC wird erhältlich in einem QFN20L4-Gehäuse oder als ungehäuster IC (Bare Die).
Für mehr Informationen schreiben Sie bitte eine E-Mail an sales@elmos.com mit dem Betreff „E520.47“ oder nehmen per Telefon Kontakt mit uns auf: + 49 231 7549 100.
Elmos entwickelt, produziert und vertreibt Halbleiter und Sensoren vornehmlich für den Einsatz im Auto. Unsere Bausteine kommunizieren, messen, regeln sowie steuern Sicherheits-, Komfort-, Antriebs- und Netzwerkfunktionen. Seit über 30 Jahren ermöglichen Elmos-Innovationen neue Funktionen und machen die Mobilität weltweit sicherer, komfortabler und energieeffizienter.
