Die Getriebe der RD-Serie sind besonders kompakt konstruiert, können hohe Stoßbelastungen aufnehmen und zeichnen sich durch ein extrem geringes Spiel von unter einer Winkelminute aus. Sie ermöglichen große Geschwindigkeiten sowie Beschleunigungen und verfügen gleichzeitig über eine hervorragende Positionier- und Drehzahlgenauigkeit – ideal für den Einsatz in hochdynamischen Applikationen.
High Performance
Im Inneren der Servogetriebe sitzt ein extrem leistungsfähiges RV-Getriebe neuester Bauart. Dank ihrer zykloiden Bauweise kommen die Getriebe in der Abtriebsstufe ohne Zahnräder aus und sind keinen Scherkräften ausgesetzt. Das macht sie außerordentlich leistungsfähig, sehr genau und enorm robust. Die integrierten Schrägkugellager nehmen axiale sowie radiale Lasten und Biegemomente auf und tragen sowohl zur Torsionssteifigkeit als auch zur hohen Widerstandsfähigkeit gegen Stoß- und Überbelastung (bis zum 5-Fachen des Nenndrehmoments) bei.
Breites Anwendungsfeld
Drei Anbauvarianten ermöglichen zahlreiche Einsatzmöglichkeiten, z.B. bei der Wahl des Servomotors. Während die Baureihe RDR für den rechtwinkligen Anbau ausgelegt ist, eignet sich die Serie RDS für den direkten Anbau; bei RDP schließlich handelt es sich um eine Variante mit Riemenantrieb. Dank dieser Vielseitigkeit und ihrer enormen Leistungsfähigkeit sind die Anwendungen fast unbegrenzt – von der Werkzeugmaschine über Applikationen in der Robotik bis hin zu Verpackungsmaschinen, Medizintechnik und Handling aller Art.
Die RD-Getriebe liefert Nabtesco grundsätzlich vorgefüllt mit Schmiermitteln und vollständig verkapselt (Getriebeköpfe). Sie lassen sich schnell und einfach in den Antriebsstrang integrieren und können mit allen gängigen Servomotoren betrieben werden. Die bereits eingebaute Motoradapterplatte und die Motorwellenkupplung für Servomotoren senken den Konstruktions- und Montageaufwand deutlich.

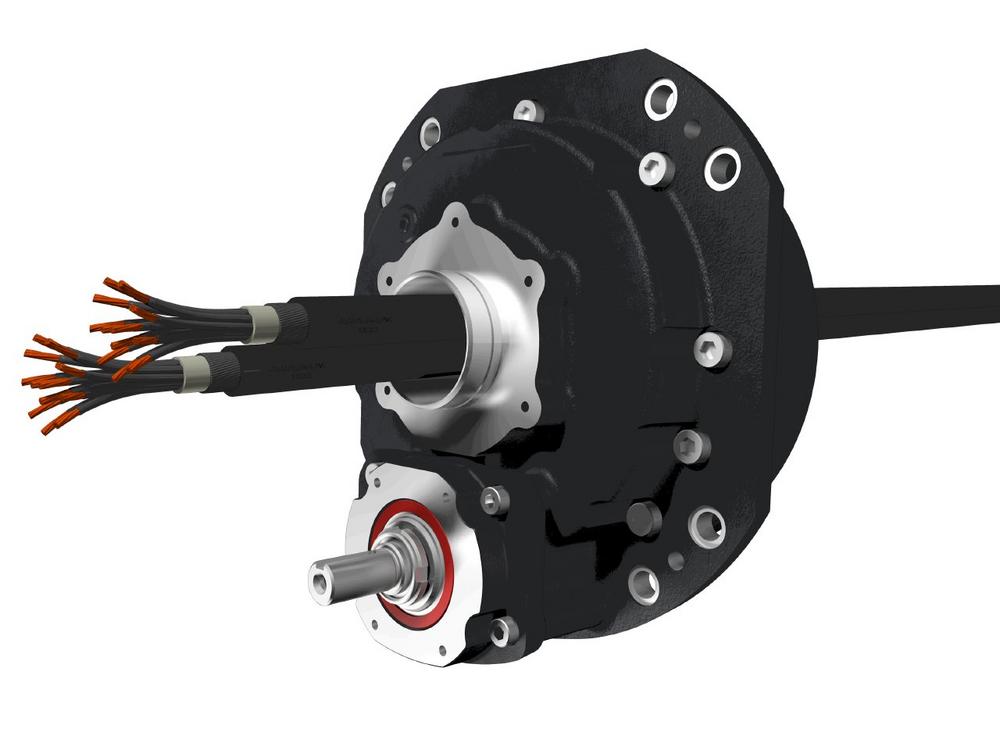

Hohlwellengetriebe zum Durchführen von Kabeln und Schläuchen
Nabtesco bietet die RD-Serie sowohl mit Vollwelle (RD_-E) als auch mit Hohlwelle (RD_-C) an. Die großzügig dimensionierte Hohlwelle ermöglicht es, Kabel und Schläuche – zum Beispiel Daten- und Versorgungsleitungen, Laserstrahlen sowie Antriebswellen – einfach und platzsparend durch die Mitte des Zykloidgetriebes hindurchzuführen. Sie bleibt nicht starr, sondern dreht konstruktionsbedingt mit der Abtriebsdrehzahl mit. Dies hat den Vorteil, dass über einen Geber an der Hohlwelle die Position der Antriebswelle direkt ermittelt werden kann.
Maßgeschneiderte Getriebelösungen
Ob mit Vollwelle oder Hohlwelle, ob als Koaxial-, Parallelwellen- oder Winkelgetriebe: Mit ihrer Kombination aus Präzision, Dynamik und Vielseitigkeit sind die RD-Getriebe echte Multitalente. Für individuelle Anforderungen entwickelt Nabtesco gemeinsam mit dem Kunden spezielle Lösungen exakt angepasst an die jeweilige Applikation.
Nabtesco ist heute der weltweit größte Hersteller von Präzisionsgetrieben in zykloider Bauart. Die Hochleistungs-Untersetzungsgetriebe decken ein weites Anwendungsfeld ab. Sie werden unter anderem im Werkzeugmaschinenbereich, in Industrierobotern – über 60 Prozent aller Industrieroboter rund um den Globus setzen Nabtesco-Produkte zum ein –, im Handling, der Verpackungstechnik sowie in der Fabrikautomation verwendet. Mit mehr als 7.000 Mitarbeitern in zahlreichen Produktionsstätten sowie Vertriebs- und Servicecentern auf der ganzen Welt bietet Nabtesco einen umfassenden Kundendienst für individuelle Bedürfnisse.
