Der unverkennbare Vorteil der mehrachsigen, parallelkinematischen Hexapoden ist dessen präzise Positionierung frei in alle Richtungen. Bei einem mittigen Verfahrweg von 135 mm kann der kleine Bewegungskünstler mit seinen sechs Füßen bis zu 10 kg Nutzlast quasi vollkommen frei im Raum bewegen. Die sechs Freiheitsgrade machen das Mehrachssystem flexibel einsetzbar für die unterschiedlichsten Anwendungen.
Höchste Präzision im Submikrometerbereich

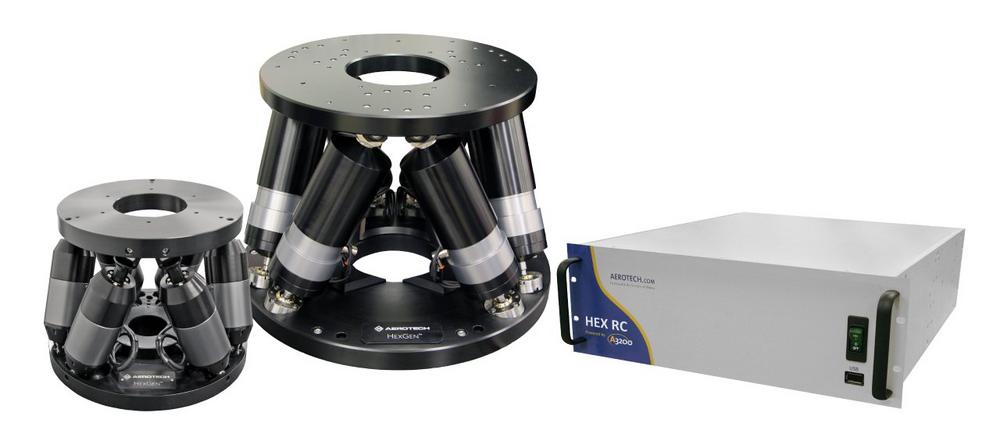

Der neue 150er Hexapod lässt mit seiner hohen Tragfähigkeit gepaart mit großen Verfahrwegen und hohen Positioniergeschwindigkeiten von 50 mm/s kaum Wünsche bei der Anwendungsspezifikation offen. Das hochpräzise Positioniersystem besticht dabei durch seine hervorragende Mechanik: Extrem steife Antriebsbeine, mit bürstenlosen, schlitzlosen AC-Servomotoren sorgen nicht nur für eine ultimative Leistung und lange Lebensdauer, sondern für höchste Präzision im Submikrometerbereich. Dabei sind die AC-Servomotoren direkt mit der Kugelrollspindel verbunden, was eine hohe Antriebssteifigkeit garantiert. Laut Hersteller ist der HEX150 RC derzeit der präziseste Hexapod am Markt. Schnelle Einschwingzeiten erlauben hohen Durchsatz bei Wiederholgenauigkeiten von weniger als 2 μm, auch die Schrittweiten von unter 20 nm in XYZ und 0,2 μrad in Θx Θy Θz gestatten vielfältige Einsatzgebiete.
Simulation im freien Raum
Aufgrund der komplexen Kinematik ist der Steuerungsaufwand eines Hexapoden jedoch nicht zu unterschätzen. Dem begegnet Aerotech mit der innovativen Steuerungsplattform A3200, resultierend aus jahreslanger Erfahrung mit anspruchsvollen kinematischen Anwendungen. Die darin integrierte, intuitive Simulationssoftware „HexGen Hexapod“ ermöglicht die einfache Programmierung und Steuerung der Hexapoden in jedem benutzerdefinierten Koordinatensystem. Der Nutzer kann den verfügbaren Arbeitsraum visualisieren und simulieren, um mit seinem Hexapod Kollisionsbetrachtungen durchzuführen. Zudem kann er auch bereits vorkonfigurierte Modelle aus einer hinterlegten Bibliothek mit Standarddesigns direkt auswählen.
Um den kompletten Arbeitsprozess simulieren zu können, greift die AS3200 über eine Simulationsschnittstelle auf die offene Plattform Coppelia Robotics V-REP zu. Auf dieser Plattform lassen sich komplette Automatisierungsprozesse simulieren, die benötigten Roboteraktuatoren, Linear- oder Drehtische wie auch Werkzeuge in einer 3D-Umgebung zusammenbauen. „Wir unterstützen auch Bildverarbeitung, Aufspannen und Vakuumaufnahme, um den gesamten Automationsprozess zu simulieren und das Kollisionsrisiko zu minimieren. Dadurch verkürzt sich die Inbetriebnahme und Integration merklich“, resümiert Norbert Ludwig, Geschäftsführer der Aerotech GmbH in Fürth.
Aerotech – Dedicated to the Science of Motion
Die Aerotech Inc. mit Firmenstammsitz in Pittsburgh, USA, ist ein privates, familiengeführtes mittelständisches Unternehmen. 1970 von Stephen J. Botos gegründet, entwickelt und fertigt Aerotech die weltweit leistungsstärksten Motion-Control- und Positioniersysteme für Kunden in Industrie, Wissenschaft und Forschung. Nach wie vor legen die Inhaber ganz im Sinne eines Familienbetriebs äußersten Wert auf einen offenen und vertrauensvollen Umgang mit Kunden, Geschäftspartnern wie auch den Beschäftigten. In Deutschland ist das mittelständische Unternehmen durch eine eigene Tochtergesellschaft, die Aerotech GmbH mit Sitz im fränkischen Fürth, vertreten. Neben Vertriebs- und Service-Aktivitäten erfolgt in Fürth die kundenindividuelle Konfektionierung der Positioniersysteme für den europäischen Markt. Die innovativen und hochpräzisen Bewegungslösungen erfüllen dabei sämtliche kritischen Anforderungen, die für die anspruchsvollen Anwendungsbereiche von heute erforderlich sind. Sie werden überall dort eingesetzt, wo ein hoher Durchsatz gefordert wird – u.a. in der Medizintechnik und Life Science-Anwendungen, bei der Halbleiter- und Flachbildschirmproduktion, in den Bereichen Photonik, Automotive, Datenspeicherung, Laserbearbeitung, Luft- und Raumfahrt, Elektronikherstellung, sowie beim Prüfen und Testen bis hin zur Montage.
Dank moderner Analyse- und Diagnosekapazitäten stellt Aerotech weltweit einen erstklassigen technischen Support und Service bereit. Falls ein Standardprodukt nicht für einen individuellen Anwendungsbereich geeignet ist, vermag der Hersteller auf Grundlage seiner jahrelangen Kompetenz und Erfahrung Spezialbewegungskomponenten und -systeme zu liefern. Die Fertigungskapazität für kundenspezifische Anwendungen wird zusätzlich durch Erfahrungen bei der Lieferung von Systemen für den Vakuum- und Reinraumbetrieb ergänzt.
Zu Aerotech gehören Full-Service Niederlassungen in Deutschland (Fürth), Vereinigtes Königreich (Ramsdell), China (Shanghai City) und Taiwan (Taipei City). Weltweit beschäftigt Aerotech aktuell ca. 500 Mitarbeiter. http://www.aerotechgmbh.de
