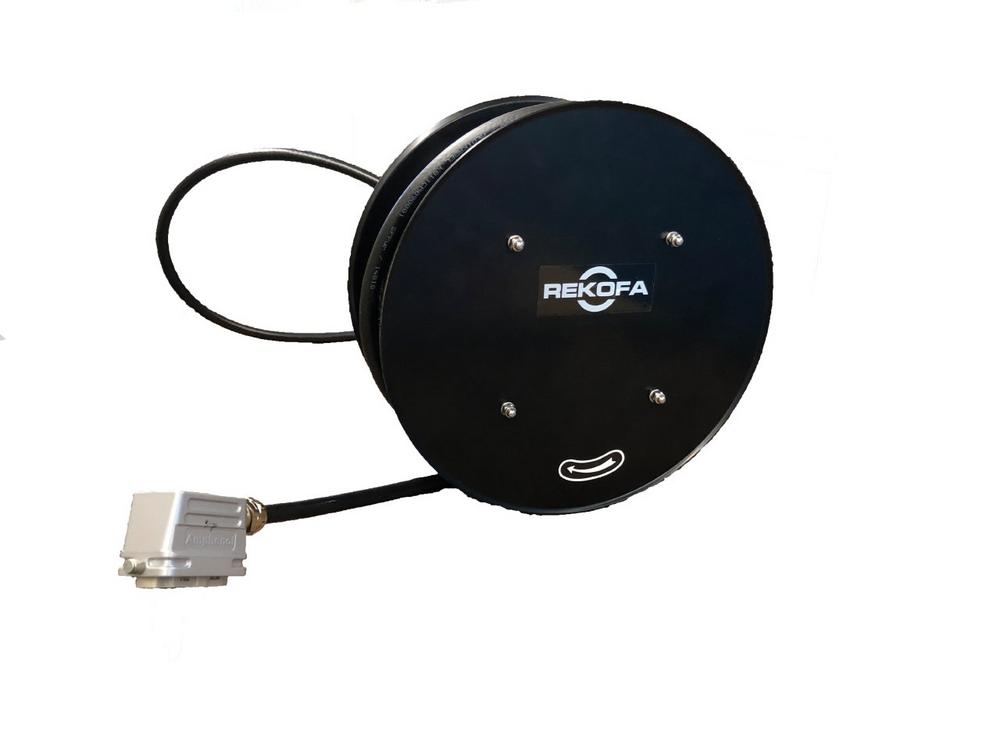

Kabeltrommel mit integriertem Schleifringübertrager

Standard oder Kundenspezifisch

Dabei haben die Entwickler besonderes Augenmerk auf die Flexibilität des Produktes gelegt. Die neue Serie „F 5947“ kann nicht nur als Standard geliefert werden. Durch möglichst viele gleiche Teile ist es gelungen, auch flexibel auf Kundenwünsche zu reagieren. Dies betrifft nicht nur verschiedene Anbindungsflansche an den Kran, sondern auch die Leitungslängen und Stromstärken. Bis zu 50 Ampere bei 500VAC bzw. 750 VDC sind machbar. Gleichzeitig kann ein Encoder für CAN Open verbaut werden. Eine kombinierte Datenübertragung ist auf Wunsch bis zu 2 Gbit/s möglich.

Extrem kompaktes Design

Ein absolutes Novum des neuen Produktes aus Antweiler ist der versteckte Einbau des Schleifringübertragers. Dieser ist ins Zentrum gerückt und ermöglicht die endlose Rotation der Kabeltrommel ohne jegliche Bewegungseinschränkung beim Ausfahren des Kranes. Das Produkt ist deutlich flacher und die sonst üblichen Störkanten samt potentiell gefährlicher und teurer Beschädigungen entfallen. Die verbauten Federn garantieren zudem das Zurückholen der Kabel beim Einfahren. Das Ganze ist wartungsfrei bei mehr als 10 Millionen Umdrehungen Standzeit. Bei voller Ausfahrt des Kranes entspricht dies mehr als 100.000 Zyklen. Die Standard-Kabeltrommel hat einen Durchmesser von 340 mm bei einer Bauhöhe von nur 149 mm.

Umweltgeschützt in vielen Krananwendungen

Auch beim Gehäuse macht die nach ISO14001 und ISO9001 zertifizierte Moog Rekofa GmbH keinerlei Kompromisse und hat die widrigsten Umstände eingeplant. Die Bauteile sind beschichtet und nach DIN EN 60068-2-52 geprüft. Sie sind gegen Seewasser, Salznebel, UV-Licht und Öl beständig. Der Schleifringübertrager ist nach bis zu IP69K geschützt und arbeitet üblicherweise bei -40°C bis zu +80°C.

Die typischen Einsatzgebiete sind Mobil-, Lade-, Hafen- und Aufbaukrane. Die Kabeltrommel kann aber auch z.B. bei der Feuerwehr oder anderen industriellen Anwendungen eingesetzt werden.

Top 6 Kernaussagen:

• Sehr kompaktes Design
• Schleifringübertrager integriert, dadurch keine Störkanten
• Wartungsfrei >10 Mio. Umdrehungen
• Öl- und seewasserbeständig
• Standards auch kunden-spezifisch veränderbar
• Bis zu 500V/50A und 2 Gbit/s
