Sonderlösungen von August Steinmeyer

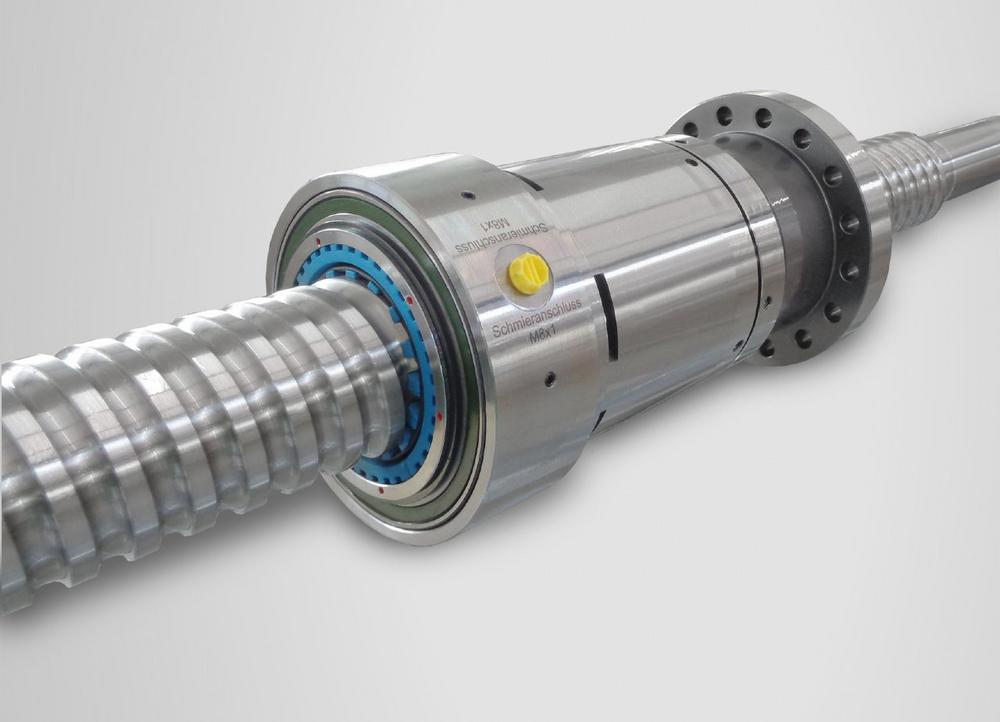

In hochdynamischen Anwendungen zum Beispiel in Werkzeugmaschinen mit langen Verfahrwegen bzw. Großräummaschinen kommen häufig Kugelgewindetriebe mit rotierender Mutter und einer stationären Spindelwelle zum Einsatz. Somit lassen sich im Vergleich zu angetriebenen Spindeln höhere Drehzahlen und somit auch höhere Verfahrgeschwindigkeiten realisieren. August Steinmeyer bietet dafür Einzelmuttern mit 4-Punktkontakt sowie Sonderausführungen mit 2-Punktkontakt bzw. in ETA+-Ausführung mit Nenndurchmessern von 63 mm bis 80 mm an. Die Montage des Axiallagers kann direkt auf der Mutter erfolgen. Ein metrisches Gewinde dient zur Befestigung des Lagers mittels einer Spannmutter. Der plangeschliffene Flansch eignet sich durch seine Gewindelöcher zur Montage einer Riemenscheibe.

Angetriebene Mutter statt rotierender Spindel

Angetriebene Muttern bieten verschiedene Vorteile gegenüber der Standardkonfiguration mit einer rotierenden Spindel: „Vor allem bei langen Wellen werden rotierende Muttern eingesetzt, um Schwingungen bei hohen Drehzahlen zu vermeiden,“ erklärt Wolfgang Klöblen, Entwicklungsleiter bei August Steinmeyer. Auch die axiale und Torsionssteifigkeit wird erhöht, da Axialkräfte und Momente an beiden Enden der Spindel in die Umgebungskonstruktion ausgeleitet werden. Zudem ist das Recken der Welle einfacher, da die Reckkräfte nicht über die Lager geleitet werden müssen. Durch die geringere Belastung der Lager erwärmen sich diese nicht so stark und entsprechend reduziert sich schlussendlich sogar die Verlustleistung deutlich.

Zur Schmierung der angetriebenen Mutter ist bei langen Kugelgewindetrieben eine Drehdurchführung sinnvoll. Bei kürzeren Kugelgewindetrieben mit definierten Positionen z. B. für den Werkzeugwechsel kann das auch über einen Kanal in der Spindel erfolgen. „Viele Anwendungen erfordern keine Standardlösung, sondern eine Drehdurchführung, um den Schmierstoff entgegen der Fliehkraft in die Mutter einzubringen und gleichmäßig zu verteilen,“ berichtet Wolfgang Klöblen. So könne eine zuverlässige Schmierung sowie ein gleichmäßiges und leises Laufverhalten des Kugelgewindetriebes sichergestellt werden – auch wenn dafür mehr Aufwand durch die Sonderausführung der Mutter und ggf. mehr Bauraum notwendig ist.
