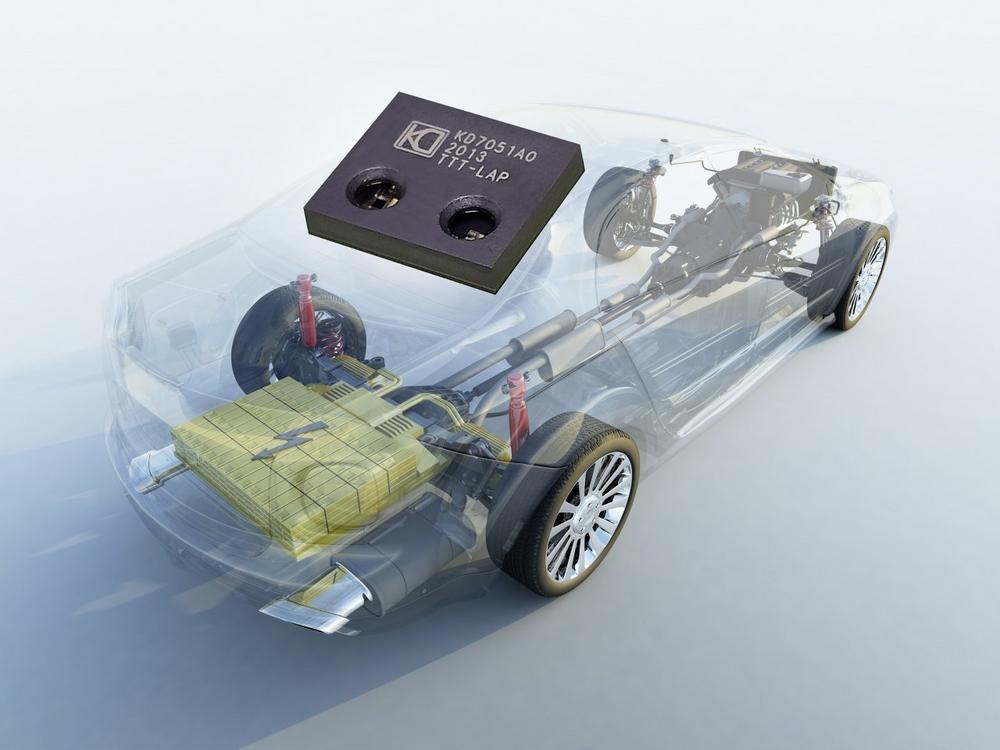

KDPOF stellt neuen KD7051 PHY für die Vernetzung im Auto vor

KDPOF, führender Anbieter von Gigabit-Konnektivität über Faseroptik, präsentiert den brandneuen integrierten Faseroptik-Transceiver (FOT) KD7051. Er ist das erste Bauteil für optische Konnektivität im Fahrzeug, das den Transceiver-Halbleiter, die Optoelektronik und die Optik einschließt. Der integrierte FOT ist ein optischer Port für 100 Mb/s in einer einzigen Komponente. „Indem wir den ASIC-IC, die Fotodiode und die LED in einem einzigen Bauelement kombinieren, verringern wir die Kosten und den Platzbedarf für die Ethernet-Konnektivität bei 100 Mb/s im Auto erheblich“, erläutert Carlos Pardo, CEO und Mitgründer von KDPOF. „Die verringerte Anzahl an Bauteilen reduziert zudem den Aufwand für Tests und Qualifizierung.“ Der neue KD7051 von KDPOF reduziert somit den Gesamtaufwand im Vergleich zu verdrillten, geschirmten Kupferkabeln (Shielded Twisted Pair, STP) entscheidend. Das Aufsummieren von Margen entfällt und die Lieferkette vereinfacht sich drastisch. Damit bietet der KD7051 PHY wettbewerbsfähige Preise für Verbindungen, die EMV-kritisch sind oder eine galvanische Trennung erfordern. Zu den Anwendungen gehören Batteriemanagement-Systeme, Kamera- und Sensorverbindungen, schnelle Ethernet-Verbindungen und Smart-Antenna-Links.

Völlig neuer Physical Layer

Der neue Transceiver-IC KD7051 von KDPOF bietet ein komplett neues FOT-Design. Er verwendet eine kostengünstige MEM-Verkapselung und ermöglicht SMD-Reflow-Montage mit 8 x 7 mm großen LGA-Komponenten. Der FOT ist vollständig gegen elektromagnetische Strahlung abgeschirmt. Der optische Faseranschluss erfolgt über einen sehr einfachen Kunststoffstecker, der auf der Oberseite angebracht wird. Der Temperaturbereich von -40 °C bis +105 °C entspricht den rauen Umgebungsanforderungen im Automobilbereich. Mit einer Vibrationsklasse von V2 widersteht er den Bedingungen im Motorraum. Außerdem ist das Bauteil auch ohne Abdichtung wasserdicht. Selbst ohne Gehäuse der ECU-Abschirmung bleibt die hervorragende EMV-Leistung bestehen, da die Abschirmung in das PCB-Bauteil integriert ist. Die Montage von FOT und IC in der Leiterplatte ist vereinfacht. Die Optik implementiert Tx- und Rx-Linsen. Erste Prototypen sind verfügbar.
Einfache Implementierung

Als optische Polymerfaser mit großem Durchmesser ist POF kostengünstiger in der Herstellung und Installation: Die Installation ist einfaches Plug and Play; das Wickeln und Klemmen ist ähnlich wie bei Kupferkabeln. Darüber hinaus lässt sich der optische Kabelbaum bei der Fahrzeugmontage im gleichen Verfahren wie der Kupferkabelbaum installieren. POF ist seit mehr als 10 Jahren in Fahrzeugen vorhanden und wird in Millionen Autos eingebaut.
