Doppelexzentrische Ausführung für einfaches Öffnen und erhöhte Lebensdauer
Bei der Konstruktion von Absperrklappen werden drei wesentliche Bauformen voneinander unterschieden.
Bei der zentrischen Ausführung, also der Baureihe GEMÜ Victoria liegt der Drehpunkt in der Mitte der Sitzarmatur, d. h. die Hauptabdichtung wird durch die Welle unterbrochen.
Bei der einfach exzentrischen Bauweise ist die Hauptabdichtung zur Wellenachse verschoben. Bei dieser Bauform gibt es über den gesamten 360°-Dichtumfang keine Unterbrechung.
Bei der doppelexzentrischen Ausführung wird zusätzlich, als zweite Exzentrik, die Wellenachse noch aus der Rohrleitungsachse verschoben, sodass die Wellenmitte zur Rohrleitungsmitte leicht versetzt ist.

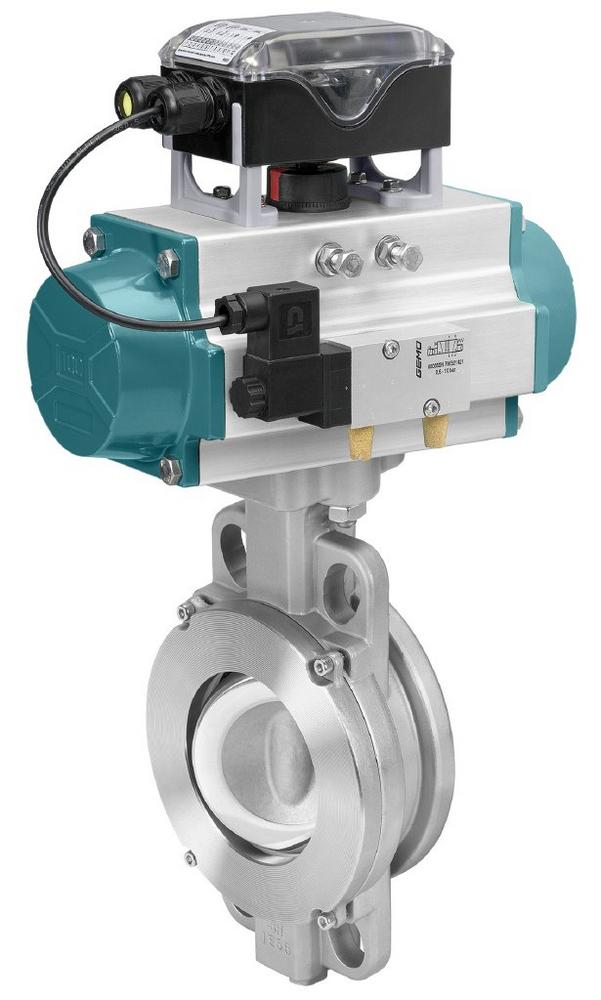

Weitere Merkmale der Absperrklappe GEMÜ R470 Tugela sind die Wellenausblassicherung, die als zusätzliche Sicherheitsmaßnahme bei Wellenbruch dient, sowie die verbesserte Dichtung durch ein optimiertes Scheibendesign in Kugelform. Zudem verfügt die GEMÜ R470 Tugela über eine Anti-Statik-Feder für den Einsatz im ATEX Bereich und einen TFM-Sitzring, der besonders versprödungsarm ist und für einen zuverlässigen Einsatz in einem weiten Temperaturbereich sorgt.
Die GEMÜ Gruppe entwickelt und fertigt Ventil-, Mess- und Regelsysteme für Flüssigkeiten, Dämpfe und Gase. Bei Lösungen für sterile Prozesse ist das Unternehmen Weltmarktführer. Das global ausgerichtete, unabhängige Familienunternehmen wurde 1964 gegründet und wird seit 2011 in zweiter Generation von Gert Müller als geschäftsführendem Gesellschafter gemeinsam mit seinem Cousin Stephan Müller geführt. Die Unternehmensgruppe erzielte im Jahr 2020 einen Umsatz von über 330 Millionen Euro und beschäftigt heute weltweit über 1.900 Mitarbeiterinnen und Mitarbeiter, davon mehr als 1.100 in Deutschland. Die Produktion erfolgt an sechs Standorten: Deutschland, Schweiz und Frankreich sowie in China, Brasilien und den USA. Der weltweite Vertrieb erfolgt über 27 Tochtergesellschaften und wird von Deutschland aus koordiniert. Über ein dichtes Netz von Handelspartnern ist GEMÜ in mehr als 50 Ländern auf allen Kontinenten aktiv.
Weitere Informationen finden Sie unter www.gemu-group.com.
