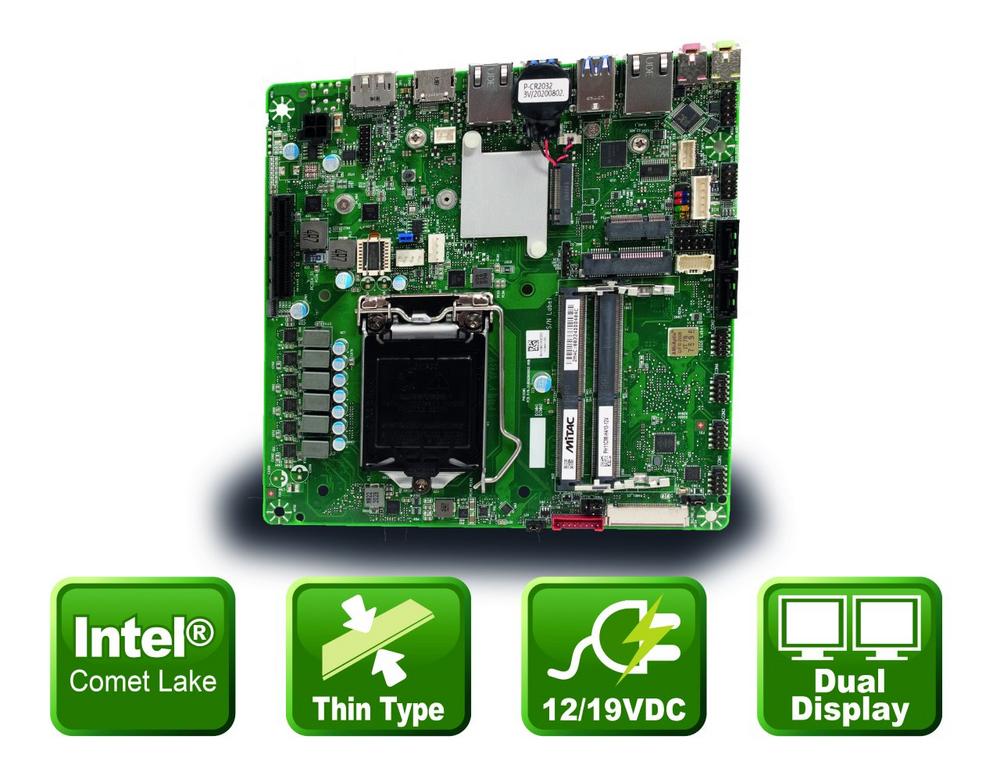

Flaches Mini ITX Mainboard für Comet Lake Prozessoren

Hinter dem Begriff PH11CMI verbirgt sich ein neues Mainboard von ICP Deutschland im Thin Mini-ITX Formfaktor, welches die 10^te Generation der Intel^® Core^TM Prozessoren unterstützt. Das Mainboard in der klassischen Größe von 170 x 170 mm lediglich eine Höhe von 20 mm. Das PH11CMI ist mit dem Intel^® H410 Chipsatz bestückt und mit einem LGA 1200 Sockel ausgestattet. Alle Intel^® Core^TM I Prozessoren der 10^ten Generation mit 10 Kernen und 35 Watt Thermal Design Power sowie Prozessoren mit 8 Kernen und 65 Watt Thermal Design Power können auf dem PH11CMI zum Einsatz kommen. Zwei DDR4 SO-DIMM Sockel ermöglichen die Verwendung von bis zu 64GB non-ECC Arbeitsspeicher mit einer maximalen Taktfrequenz von bis zu 2933 MHz. Die integrierte Intel^® HD Grafikeinheit bietet Dual Display Unterstützung bei einer maximalen Auflösung von 4K. Auf dem PH11CMI steht für den Anschluss von Displays ein HDMI Port mit einer Auflösung von bis zu 4096×2160 Pixeln, ein Display Port mit maximal 4096×2304 Pixeln und ein LVDS Anschluss mit einer Full HD 1920×1200 Pixel Auflösung zur Verfügung. Optional kann der LVDS Anschluss durch einen eDP Anschluss mit 4096×2304 Pixel Auflösung ausgetauscht werden. Ferner stehen ein Intel^® I219M und ein Intel^® I211-AT Gigabit LAN, vier USB 3.2 (Generation 1), fünf USB 2.0, zwei SATA-6G Anschlüsse, drei serielle RS-232 und eine serielle RS-232/422/485 sowie Audio MIC-In und LINE-Out Schnittstellen zur Verfügung. Der MiAPI Pin Header bietet zusätzlich 10 GPIOs, Watchdog, SMBUS, Helligkeitssteuerung für Displays und Mainboardmonitoring Funktionalität. Für die Erweiterung bietet das PH11CMI einen PCI-Express 3.0 x4 Steckplatz, einen M.2 2242/2280 M-Key und einen M.2 2230 Slot mit E-Key an. Ein TPM Pin Header ermöglicht optional die Verwendung des TPM NPCT750 Modul Boards. Das PH11CMI wird in zwei Spannungseingangsvarianten mit 12 Volt oder 19 Volt DC angeboten. Beide Varianten sind für einen Temperaturbereich von 0 bis 60°C ausgelegt und erfüllen die Anforderungen an CE/FCC Klasse B. Auf Kundenwunsch liefert ICP das PH11CMI auch als Bundle mit Prozessor, industriellem Arbeitsspeicher und Speichermedium aus.

ICP. Industrial Computer Products …by people who care!

Spezifikationen

• Thin Mini-ITX Formfaktor
• Intel® Comet Lake 10te Gen. Core^TM i9/i7/i5/i3 LGA CPU
• Support für 35 Watt 10-Kern und 65 Watt 8-Kern Core^TM CPUs
• Intel® H410 Chipsatz
• 64GB DDR4 SO-DIMM Arbeitsspeicher
• Dual Display Support
• 1x M.2 2280, 1x M.2 2230, 1x PCIe x4, 1 mPCIE
• Intel® GbE Ethernet, USB3.2, HDMI, DP, LVDS/eDP, RS-232

Anwendungsbereiche/Applikationen

• Panel PC und Embedded Systeme
• Kompakte PC Systeme
• Industrie PC Systeme
• Bild-und Videoverarbeitung

Produktlink: https://www.icp-deutschland.de/index.php?stoken=CF09F988&lang=0&cl=search&searchparam=PH11CMI

Datenblatt: https://files.icp-deutschland.de/produkte/KC002589/web/icp/PH11CMI-datasheet-20210223.pdf
