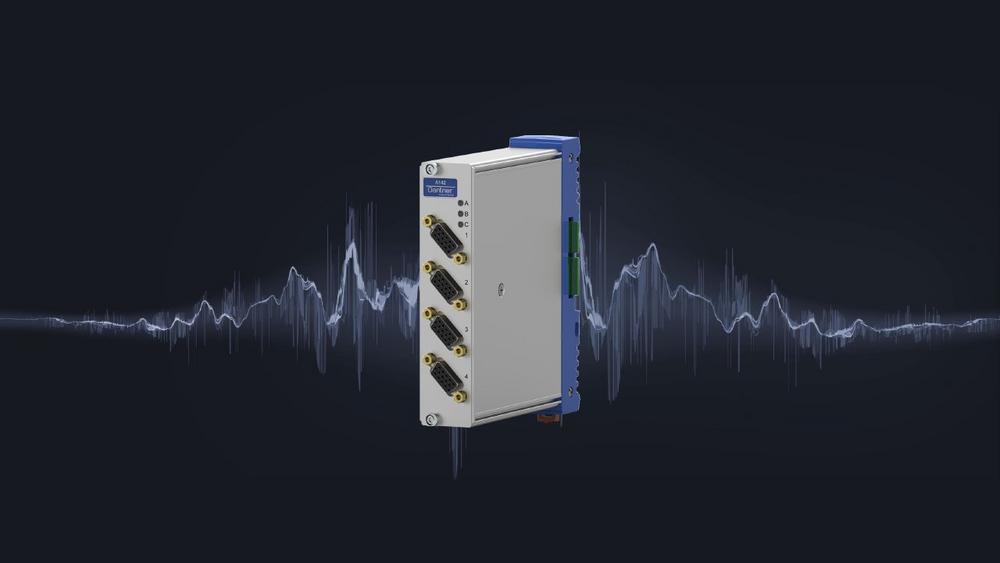

Q.series X A142

Der A142 verfügt über drei analoge 18-Bit-Analogeingänge mit 20 kHz (SAR ADC). Sie können zwei Eingänge für LVDT / RVDT-Sensoren oder Wandler auf Dehnungsmessstreifenbasis verwenden, , sodass Sie Doppelbrücken-Wägezellen für Anwendungen zur Steuerung kritischer Kräfte verwenden können. Der dritte Analogeingang ist ein 10-VDC-Spannungseingang, der beispielsweise für einen potentiometrischen Sensor oder einen externen Funktionsgenerator als Eingang für den PID-Regler frei konfiguriert werden kann. Eine zusätzliche synchrone serielle Schnittstelle (SSI) macht den A142 einzigartig. SSI ist ein serieller Punkt-zu-Punkt-Kommunikationsstandard für die digitale Datenübertragung zwischen Master und Slave. SSI wird üblicherweise mit Absolutwertgebern sowie mit Temposonics-Positionssensoren von MTS Sensors verwendet.

Was ist ein SAR-ADC?

Das Verfahren des Successive Approximation Register (SAR) ist Verfahren, dass in A/D-Wandlern zum Umändern des analogen Signals in ein digitales Signal verwendet wird. Es basiert auf dem Vergleich der analogen Eingangsspannung mit einer Referenzspannung. Bei der sukzessiven Approximation erfolgt der Vergleich schrittweise und wird kontinuierlich wiederholt, wobei die Referenzspannung so verändert wird, dass sie sich zunehmend der Eingangsspannung nähert. Im Gegensatz zu einem Sigma-Delta-ADC gibt es bei der SAR-Architektur keine Latenzzeit. Durch die relativ hohe Abtastrate und die Null-Latenz ist der SAR-ADC für Regelungsanwendungen geeignet.

Hauptmerkmale:

• 2 Analogeingänge für Dehnungsmessstreifenaufnehmer oder LVDT/RVDT-Sensoren
• 1 Synchrone Serielle Schnittstelle (SSI)
• 1 10 VDC Analogeingang
• 1 10 VDC Analogausgang
• 4 digitale Ein- und Ausgänge
• 20 kHz Aktualisierungsrate
• 18-bit-SAR-ADC mit niedriger Latenz
• 500 VDC galvanische Isolation für alle analogen Eingänge
• Onboard virtuelle Kanäle für Skalierung, Filterung und Berechnungen
• Erhältlich im Q.bloxx X, Q.brixx X oder Q.raxx Gehäuse
• Optimal als EtherCAT-Slave-Modul (XE-Version)
• 15-polige Standard D-Sub-Stecker
