DEHNrecord SD ist nicht nur für den Einsatz im Niederspannungsnetz der Energieversorger, sondern für alle Niederspannungsanlagen konzipiert, angefangen bei Ortsnetzstationen, Kabelverteilerschränken, Übergabestationen von regenerativen Erzeugungsanlagen oder Ladeparks der Elektromobilität bis hin zu Kundenanlagen im gewerblichen und industriellen Bereich.
Das Mess- und Analysegerät DEHNrecord SD kann standalone installiert werden. Alternativ ist mittels einer Kammschiene die direkte Anbindung an Blitzstrom- und Überspannungsableiter, wie zum Beispiel DEHNventil M2, DEHNshield oder DEHNguard ACI möglich. Beim DEHNrecord SD ist bei der Installation in Kombination mit SPDs nicht nur eine schnelle und einfache Installation ohne zusätzliche Verdrahtung sichergestellt, sondern es kann zudem auf eine separate Vorsicherung verzichtet werden.

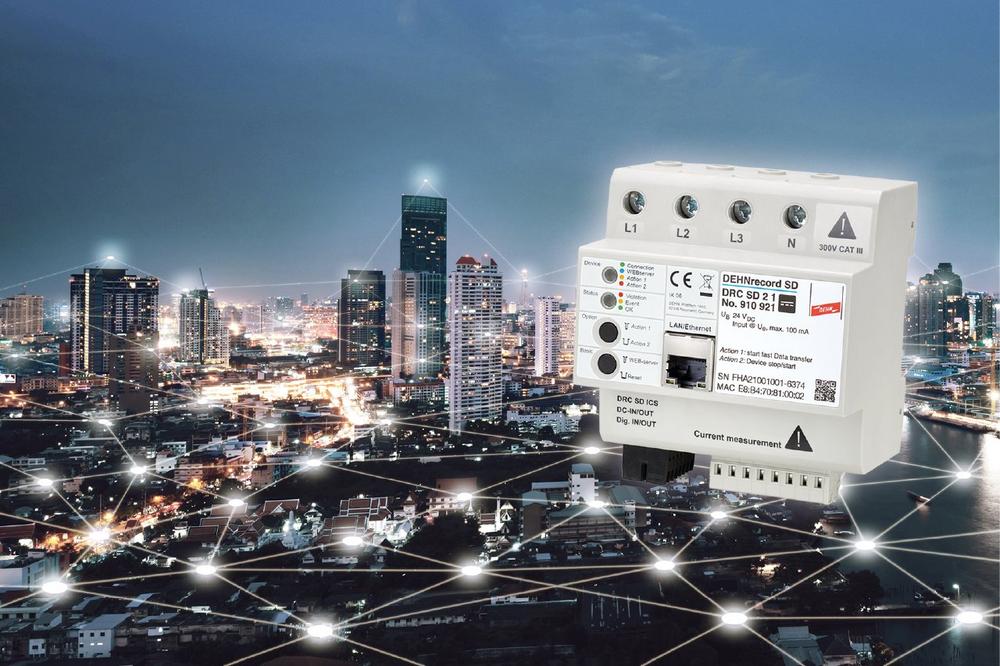

DEHNrecord SD ist ein IoT-fähiges, multifunktionales Mess- und Analysegerät, welches einfach und schnell auf einer Hutschiene montiert werden kann. Die Messung der Spannungsqualität erfolgt entsprechend DIN EN 61000-4-30, Klasse A und die Analyse nach EN 50160 sowie weiteren individuellen Vorgaben von Grenzwerten. Bis zu 4 Stromsensoren messen Last- und Nullleiterströme und es können daraus die entsprechenden Leistungs- und Energiewerte ermittelt werden. Zudem erfasst DEHNrecord SD permanent netzfrequente Überspannungen nach EN 50550. Durch individuelle Konfiguration können bei Bedarf auch Unterspannungen erfasst werden.
Ab Ende 4. Quartal 2021 wird es ein DEHNrecord SD mit der Möglichkeit der Erfassung von Impulsströmen geben. Über einen externen Sensor können dann Stoßstromimpulse bis zu 100 kA, die beispielsweise durch Blitze entstehen, erfasst und ausgewertet werden.
Zusätzlich integriert sind digitale Ein- und Ausgänge, welche logisch verknüpft und frei parametrierbar sind. Sie können beispielsweise zur Überwachung von FM-Kontakten von Überspannungsschutz-Einrichtungen und von Zustandsänderungen wie Power-Quality Grenzwertverletzungen genutzt werden.
Die Kommunikationsanbindung erfolgt über eine universelle Ethernetschnittstelle mit einem MODBUS TCP/IP- sowie MQTT 3.1-Protokoll.
Grundeinstellungen wie beispielsweise Standort, relevante Parameter, Zuordnung und Typ der externen Spulen/Wandler zur Strommessung können über den internen Webserver eingegeben werden.
DEHN ist ein führendes, international tätiges Familienunternehmen der Elektrotechnik mit weltweit rund 2000 Mitarbeitern und bietet innovative Produkte und Lösungen sowie umfangreichen Service für den Überspannungs-, Blitz- und Arbeitsschutz. Der Schutz von Anlagen- und Gebäudetechnik, von Systemen der Verkehrs- und Telekommunikationstechnik und der Prozessindustrie oder von Photovoltaik- und Windenergieanlagen steht bei DEHN neben vielen weiteren Anwendungsgebieten im Fokus der Aktivitäten. Grundlagen für das stete Wachstum des Unternehmens sind neben über 100 Jahren Tradition und Erfahrung vor allem höchste Qualitätsansprüche und eine weltweit konsequente Kunden- und Marktorientierung.
