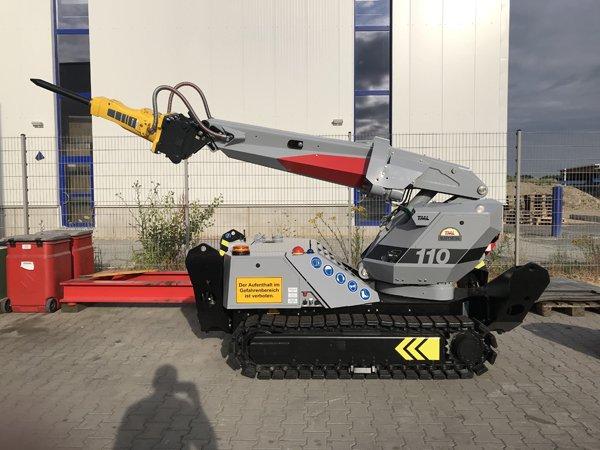

UNIDACHS 110 – einzigartige Kinematik bietet hohe Flexibilität bei Arbeiten auf engstem Raum

Aufgrund der kompakten Konstruktion eignet er sich speziell für Einsätze im Tunnel- und Stollenbau, bei der Sanierung und Erweiterung von Tunneln, im Bergbau oder beim Abbruch oder Rückbau von Bauwerken. Typische Einsatzbereiche sind Arbeiten im Firstbereich, das Ausbrechen von Kavernen, das Durchschlagen von Querstreben, die Profilierung von Tunnelquerschnitten, das Berauben mit einem Hammerwerk oder einer Fräse und das Räumen mit verschiedenen Schaufeltypen.

Darüber hinaus kann er beispielsweise Werkzeuge für das Setzen von Bögen und Ankern aufnehmen. Auch mit der Kombination des um 360° drehbaren Auslegerarms mit Taumel-Spritzdüsen setzt TML einen neuen Maßstab.

Der neue UNIDACHS 110 zeichnet sich unter anderem durch geringe Abmessungen, hohe Wendigkeit und einen kraftvollen Antrieb aus. Die Breite des Unterwagens beträgt lediglich 1.315 mm, seine Bauhöhe liegt bei 1.644 mm. Dennoch verfügt die Maschine über einen großen Arbeitsbereich: Der Ausleger hat, je nach Länge des Anbauwerkzeuges, eine Reichweite von bis zu 5.000 mm. So erreicht der UNIDACHS von nur einer Standposition aus das vollständige Profil eines Versorgungsganges, Stollens oder Tunnels und somit alle Bereiche, in denen Material entfernt, bearbeitet oder aufgetragen werden soll.

Thorsten Bolender, der Sales Manager Tunnel & Mining bei TML, sieht nicht nur technische Vorteile, sondern auch wirtschaftliche: "Die besondere Kinematik des UNIDACHS macht es unter anderem möglich, mit dem Anbauwerkzeug sehr präzise linear der Oberflächenkontur nachzufahren. Das bringt eine deutliche Zeitersparnis zum Beispiel beim Profilieren von Querschnitten, bei Arbeiten im Ulmen- und Firstbereich und beim Berauben. Und die extreme Kompaktheit der Maschine kommt hinzu: Das eröffnet vollkommen neue Optimierungspotenziale im Berg- und Tunnelbau.“

Die Technik im Detail:

Die mobilen Arbeitsmaschinen und Beraubegeräte der UNIDACHS-Baureihe decken vom kompakten 3,2 t UNIDACHS 110 bis zum 45 t UNIDACHS 850 einen breiten Anwendungsbereich ab. Wie der UNIDACHS 110 besitzen alle weiteren UNIDACHS-Modelle einen endlos um 360° drehbaren Auslegerarm, verfügen aber zusätzlich über die Teleskopierfunktion des Auslegerarms. Viele Modelle sind wahlweise mit Raupenfahrwerk oder allradgetriebenem Reifenfahrwerk verfügbar.

Mit umfangreichen Ausstattungsvarianten passt TML jeden UNIDACHS an die projektspezifischen Anforderungen im Tunnelbau an: Dazu zählen Elektro- oder Dieselantrieb, die FOPS-geschützte Oberwagenkabine, die automatische Zentralschmieranlage, die Staubschutzanlage, das LED-Beleuchtungspaket, Kameraoptionen von der Rückfahrkamera bis zum 270° Bird View System, Funkfernsteuerung, sowie eine Vielzahl verschiedener Anbauwerkzeuge.

Der vollkommen geschlossene und abgeschirmte Ausleger schützt die innenliegenden Teleskopzylinder und Hydraulikschläuche gegen das Eindringen von Staub und Gestein und gewährleistet damit höchste Zuverlässigkeit.

TML Technik auf der STUVA-Expo 2021
Messe Karlsruhe
24. und 25. November 2021:
Halle 1 – Tunnelbau, Stand A147
