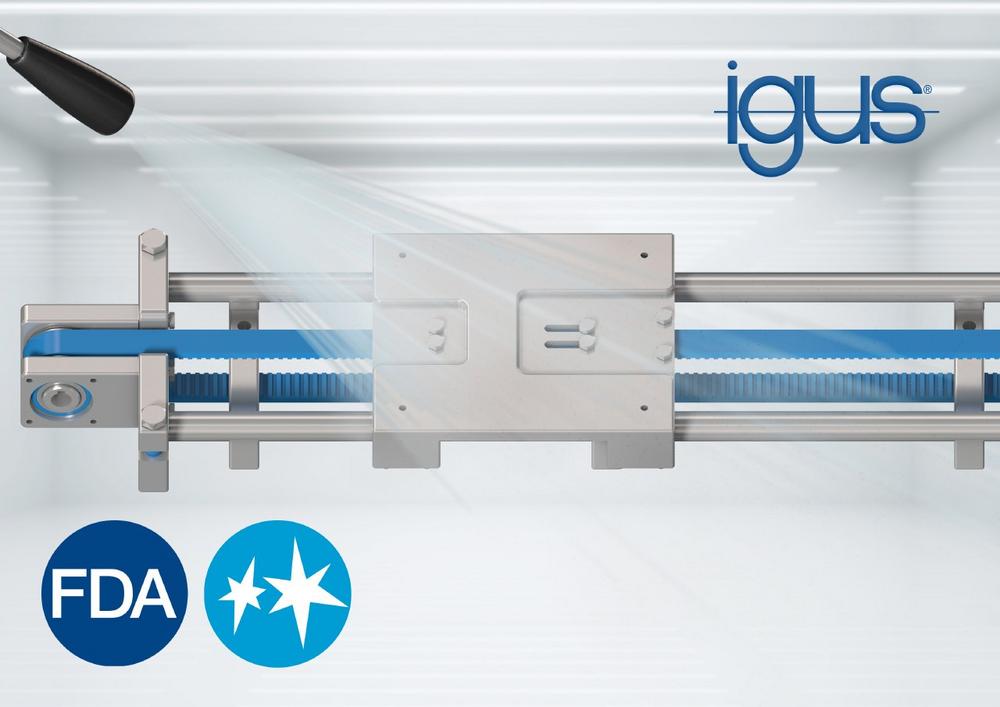

Schmierfreie igus Linearachse im Hygienic Design für den sauberen Einsatz in der Lebensmitteltechnik

Nach dem Mixen von Waffelteig Schüssel und Rührstäbe saubermachen: eine widerspenstige Angelegenheit. Großbäckereien können davon ein Liedchen singen. Sie stehen vor der Herausforderung, regelmäßig riesige Bottiche und Rührgeräte zu säubern – inklusive der Linearachsen und Linearschlitten, auf denen sich die Mixer in die Behälter senken. Kommen hier klassische Linearachsen zum Einsatz, ist die Gefahr groß, dass sich Teigreste an schwer zugänglichen Stellen ablagern, die Reinigung erheblich erschweren und schlimmstenfalls zur Kontaminationsgefahr werden. „Um den Reinigungsaufwand bei Anlagen in der Lebensmittelindustrie oder auch in der Pharma- und Kosmetikbranche zu senken, haben wir unser Portfolio der ZLW-Zahnriemenachsen jetzt erweitert“, sagt Michael Hornung, igus Produktmanager für die drylin Linear- und Antriebstechnik. „Das neue Modell lässt sich besonders schnell und gründlich reinigen – ob mit Hochdruckdampfstrahler, mit Chemikalien oder einfach nur fließend Wasser. Dadurch steigt auch die Produktsicherheit.“

Anlehnung an das Hygienic Design vereinfacht die Reinigung

Leicht reinigen lässt sich die neue Linearachse, weil die Konstrukteure von igus sich bei der Entwicklung an den Richtlinien des Hygienic Designs orientiert haben. Hinterschneidungen im gesamten System werden minimiert in denen sich Lebensmittelreste unbemerkt ablagern könnten. Ebenso keine Spalten in der Größenordnung eines Millimeterbruchteils, die beispielsweise dann entstünden, wenn Schraubenköpfe in einer Versenkung verschwinden, um mit der Oberfläche glatt abzuschließen. „Wir haben bewusst auf das Versenken der Schrauben verzichtet. Frei nach dem Motto: Die Form folgt der Funktionalität, in diesem Fall der leichten Reinigung“, unterstreicht Hornung. Ebenso wichtig: Abgerundete Ecken, die dafür sorgen, dass Wasser bei der Hochdruckreinigung besser strömen und Schmutzpartikel leichter mitreißen kann. Wasser kann sich nicht ablagern und die Keimbildung wird reduziert. Wo immer eine Sackgasse unumgänglich war, sorgen Bohrungen dafür, dass Flüssigkeit vollständig abfließt.

Schmiermittelfreie Gleitlager reduzieren Kontaminationsgefahr

Die igus Entwickler verwenden für die neue Zahnriemenachse ausschließlich FDA konforme Materialien. Die Traversen und Linearschlitten bestehen aus korrosionsbeständigem Edelstahl. Die Gleitlager, auf denen sich der Schlitten über die Schiene bewegt, sind aus dem lebensmittelkonformen Tribo-Kunststoff iglidur A160, der einen reibungsarmen Trockenlauf ermöglicht – ohne externe Schmierstoffe, die zur Kontaminationsgefahr werden und die Umwelt belasten könnten. Gleichzeitig ist die drylin ZLW-Zahnriemenachse dadurch äußerst langlebig. Das zeigen auch die rund 1,5 Millionen Doppelhübe im igus eigenen Testlabor bei einer Geschwindigkeit von 0,5 m/s und einer Beschleunigung von 2 m/s² bei einer Last von 3 Kilogramm. Die drylin ZLW-Zahnriemenachse ist ab sofort in einer maximalen Hublänge von bis zu 3.000 Millimetern bestellbar und lässt sich optional mit einem passenden Schrittmotor ausstatten.
