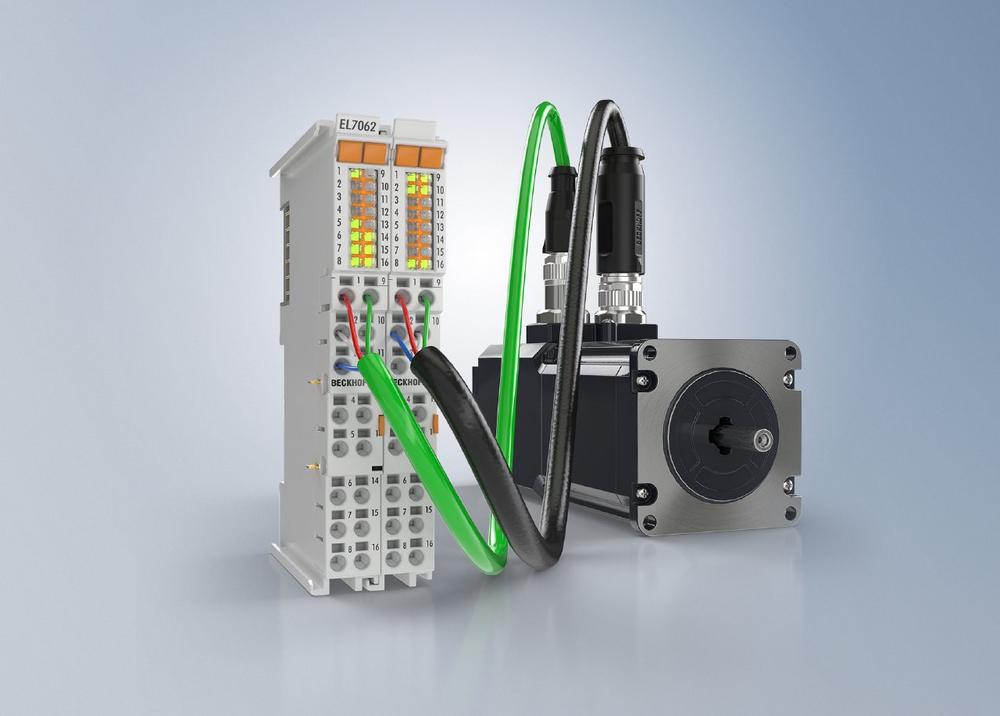

In der EtherCAT-Klemme EL7062 sind äußerst kompakt die Schrittmotorendstufe, zwei digitale Eingänge für Endlagenschalter sowie je Kanal ein Encoder-Interface für verschiedenste 5-V-Encoder untergebracht. Per Parametrierung kann die EL7062 flexibel an den zu betreibenden Motor und die jeweiligen Applikationsanforderungen angepasst werden. Hinsichtlich des Eingangs-Encodersignals wird dabei das gesamte Spektrum der TTL-Encoder (5 V differenziell, single-ended/open collector) abgedeckt. Ein besonders ruhiger und präziser Motorlauf ist durch ein sehr hohes Microstepping sichergestellt.
Der maximale Ausgangssummenstrom beträgt 6 A, sodass sich typischerweise zwei 3-A-Schrittmotoren betreiben lassen. Dies ist zudem variabel auslegbar, d. h. das Motion-Interface kann z. B. auch für einen 2- und einen 4-A-Motor konfiguriert werden. Mit dem als Zubehör erhältlichen Lüftermodul ZB8610 steigert sich die maximale Leistung sogar auf 5 A je Kanal. Durch den Einsatz der 2-Kanal-Variante EL7062 reduziert sich der Kanalpreis signifikant im Vergleich zu den 1-Kanal-Lösungen.
