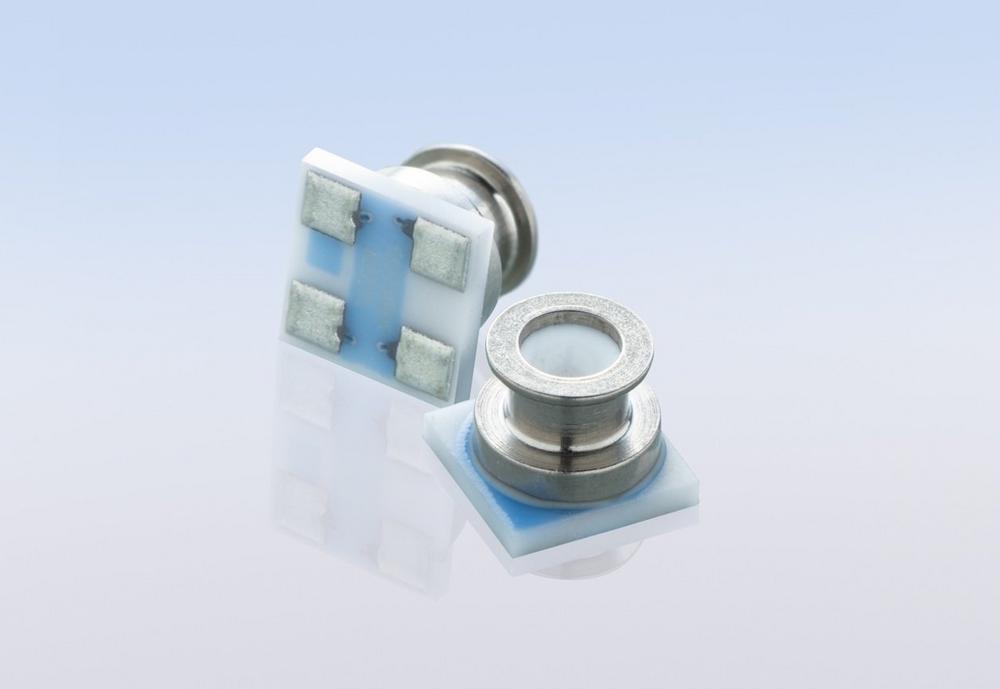

Die Druckaufnehmer MS5837 bestehen aus einer piezoresistiven Druckmesszelle und einem Ver-stärker-A/D-Interface-IC, die auf einem Keramiksubstrat (3,3 x 3,3 x 2,75 mm³) aufgebaut sind. Der Metallaufsatz schützt die elektronischen Komponenten und erleichtert die O-Ring Montage.
Die Sensoren wandeln jeweils das gemessene druck- und temperaturabhängige Signal der Messzelle in ein 24-bit Datenwort, das im EPROM gespeichert wird. Zusätzlich werden im Speicher sechs individuelle Korrekturkoeffizienten abgelegt, die durch einen externen Mikroprozessor eine hoch genaue Softwarekorrektur für die Druck- und Temperaturmessung erlauben.
Der MS5837 ist für Anwendungen mit einer digitalen Systemumgebung bestimmt. Da hier auf Systemebene schon ein Prozessor vorhanden ist, kann dieser zur einfachen Berechnung der aktuellen Druck- und Temperaturwerte benutzt werden.
Als weitere Varianten bietet AMSYS den Luftdrucksensor MS5839 an, mit chlorresistentem Gelschutz und ein Groveboard, das zur schnellen Evaluierung der Sensoren und dem Aufbau von Prototypen genutzt werden kann.
Herausragende Eigenschaften
- Druckbereich absolut: 300 – 1‘200 mbar MS5837-02BA03 oder 0–30 bar MS5837-30BA
- Temperaturbereich: -40..+85 °C
- Auflösung Druck: 0,016 mbar MS5837-02BA03 / 0,2 mbar MS5837-30BA
- Auflösung Temperatur: 0,002 °C
- Versorgungsspannung 1,5 – 3,6 V
- Geringer Stromverbrauch: 0,6 μA (Standby < 0,1 μA)
- I²C-Schnittstelle
- Keramisches Substrat mit Metallkappe: 3,3 x 3,3 x 2,75 mm³
- RoHS und REACH konform
Mehr Informationen finden Sie unter: www.amsys.de
AMSYS GmbH & Co. KG ist ein mittelständiges Unternehmen mit Sitz in Mainz, Deutschland. Als Vertriebsgesellschaft für elektronische Bauteile bietet das Unternehmen ein umfangreiches Sortiment an innovativen Sensoren an. Dies umfasst im Schwerpunkt Drucksensorik analoge und/oder digitale Sensoren für alle Druckvarianten (Absolut-, Relativ- und Differenzdruck) von 5 mbar bis zu Drücken von 600 bar.
Über die Drucksensoren hinaus hat AMSYS das Angebot mit intelligenten Feuchtigkeits- und Temperatursensoren erweitert. Diese Sensoren sind durch äußerste Miniaturisierung gekennzeichnet und müssen zu den Top-High-Tech-Produkten gezählt werden. Für spezielle Anwendungen werden neben den OEM-Produkten auch fertig gehäuste Transmitter, Druckschalter mit Anzeige und wireless Sensorlösungen für den direkten Einsatz angeboten.
Auch kundenspezifische Lösungen und Projektbegleitung werden von AMSYS angeboten. Weitere Informationen unter www.amsys.de
