Dynamische Fassade für höchste Flexibilität – Schule als Interim im Bürogebäude

Seine Flexibilität als multifunktionales Gebäude stellte „Snake“ bereits vor der Eröffnung unter Beweis. Projektiert als Bürogebäude für den Gewerbe- und Landschaftspark TRIOTOP Köln, wurde der markante Gebäudekomplex vor Baubeginn für die Interimsnutzung der neuen städtischen Gesamtschule am Wasseramselweg in Köln-Vogelsang umgeplant. Nach nur 16 Monaten Bauzeit konnten die Schüler pünktlich zum neuen Schuljahr 2019/2020 dort einziehen. Nach der für 2024/25 geplanten Fertigstellung ihres Schulneubaus wird „Snake“ dann, wie ursprünglich geplant, als Bürohaus für die Ansiedlung neuer Unternehmen in dem Gewerbepark zur Verfügung stehen.

Der dreigeschossige Gebäudekomplex, der von der Kölner Bauunternehmung Friedrich Wassermann errichtet wurde, hat eine Fläche von 10.827 m² BGF, davon rund 850 m² Lagerfläche sowie 52 Tiefgaragenstellplätze. Für die flexible Büronutzung kann jede Etage in bis zu sechs Mieteinheiten unterteilt werden. Für die Nutzung als Interimsschulgebäude wurde „Snake“ mit dem kompletten Raumprogramm für die Klassen 5 bis 10 der sechszügigen Gesamtschule beplant, einschließlich der Fach- und Differenzierungsräume, Angebote für den Ganztagsbereich, Teamräume für die Lehrer der einzelnen Jahrgangsstufen sowie einer Mensa und einer Aula.

Klinkerfassade mit Schuppenhauteffekt
Die Architektur für „Snake“ stammt aus der Feder des Kölner Architekten Bernhard Trübenbach in Kooperation mit Claudia Kister. Die Ausführungsplanung wurde von dem Büro Concavis Architekten + Ingenieure übernommen. Das städtebauliche Konzept sah die Vermeidung von massiven, gleichförmigen Bürobauten vor. Die Architekten fanden eine Lösung in der optischen Unterteilung des großvolumigen Baukörpers. Mit drei tiefen Einschnürungen unterbrechen sie die enormen Abmessungen und schaffen hofähnliche Vorbereiche.

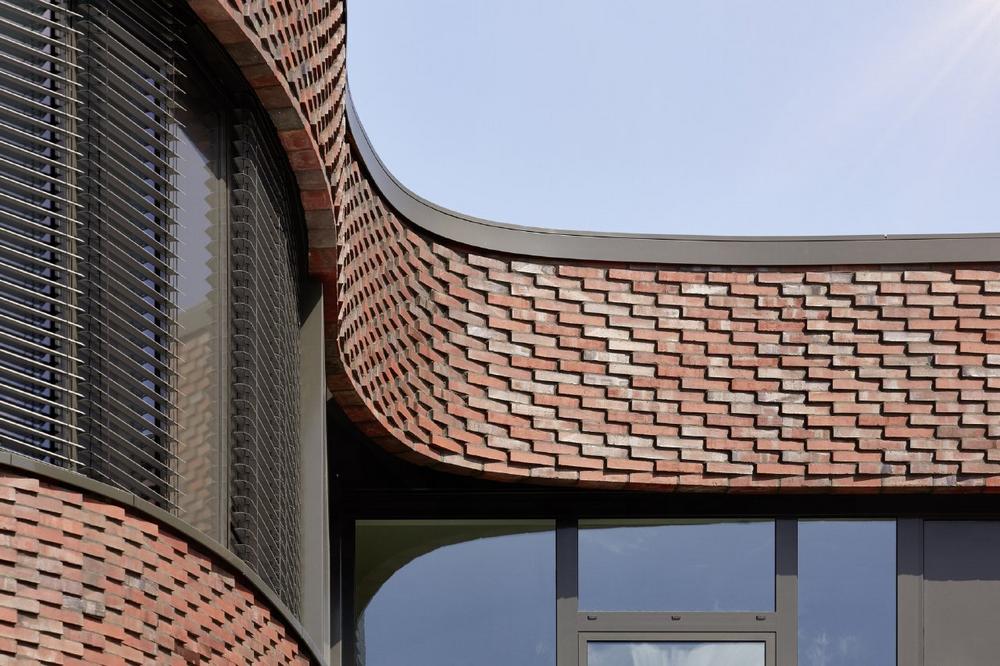

Entstanden ist ein Gebäude, das keinen Anfang und kein Ende hat und sich stattdessen schlangenartig wie im Dauerloop vorwärts zu bewegen scheint. Die Gestaltung der Fassade mit harmonisch abgerundeten „Ecken“ folgt dieser Idee. Auch die Verblendfassade wurde mit speziell geformten Klinkern im handwerklichen Läuferverband so gestaltet, dass die Anmutung einer geschuppten Schlangenhaut entsteht. Zu guter Letzt greift eine fast haushohe Grünfassade im Innenhof die Assoziation noch einmal auf und zeigt ein Schlangenemblem, das als Pflanzendesign durch unterschiedlichen Bewuchs erzeugt wird.

Modernste Sonnenschutztechnik für optimale Lichtverhältnisse
Eine technisch ausgefeilte Fassadenkonstruktion verwandelt in den abgerundeten Gebäudeecken auch die umlaufenden Fenster- und Brüstungsbänder in fließende Kurven. Das Fassadenrund ist in Segmenten nachgebildet und besteht aus mehreren schmalen, jedes in sich geraden Elementen mit Fenstern und Raffstoren. Teure und schadensanfällige gebogene Fenster oder Rundbogenraffstoren konnten so vermieden werden. Durch die verdeckte Paketanordnung der Raffstoren hinter dem Verblendmauerwerk ist der Sonnenschutz im eingefahrenen Zustand kaum zu sehen.

Für den außenliegenden Sonnenschutz kamen Warema Raffstoren E80 A2 S mit randgebördelten Lamellen zur Anwendung. Die seitliche Seilführung wurde, der Windfestigkeit des Standorts entsprechend, durch ein zusätzliches Spannseil gesichert. Für die Aluminiumteile wurde der Farbton RAL 7022, für die Lamellenbänder RAL 9006 gewählt. Die neutrale Farbgebung garantiert gute lichttechnische Eigenschaften und geringe Verschmutzungsanfälligkeit. Zusammen mit den geschlossenen Paneelen der Fensterbänder und dem lebendigen Ziegelrot der Klinker ergeben die Farben ein harmonisches Fassadenbild.

Die KNX installierte Steuerung setzt das Windgutachten und auch den nach Jahreszeit und Sonnenstand wechselnden Schattenverlauf, die sogenannte Jahresverschattung, für jeden Raum präzise um. Die Warema climatronic® Wetterzentrale überwacht dabei Luftfeuchtigkeit, Temperatur sowie Lichtintensität und gibt die Wetterdaten an das BAline KNXMCM weiter, welches als Logikmodul für die Umsetzung der Sonnenschutzfunktionen dient.

Tageslichtkomfort ohne Blendeffekte
Visueller Komfort durch blendfreies Tageslicht bildet sowohl am Arbeitsplatz wie in der Schule eine wichtige Grundlage für Lernerfolg und effizientes Arbeiten. Die belebende Wirkung des Tageslichts zeigt sich nicht nur in einer Verbesserung des allgemeinen Wohlbefindens, sondern auch in einer nachweisbar höheren Leistungsfähigkeit von Schülern und Mitarbeitern.

Warema Raffstoren bieten einen idealen Sonnen-, Blend- und Sichtschutz. Sie sorgen für eine ausgezeichnete Tageslichtnutzung und optimale Lichtverhältnisse am Arbeitsplatz, auch bei direkter Sonneneinstrahlung. Zudem verhindern die außenliegenden Anlagen wirksam eine Aufheizung der Räume. Mit einer Reduktion des Energiedurchlassgrads von 58 auf 4 Prozent sorgt der Sonnenschutz für einen geringeren Energiebedarf. Die Einsparung für Heiz- und Kühlenergie liegt hier bei bis zu 40 Prozent.

Dank der ausgefeilten KNX Steuerung in Verbindung mit Warema Raffstoren konnten die anspruchsvollen Verschattungsziele in „Snake“ erfolgreich umgesetzt werden, mit denen sich die visuellen und thermischen Ansprüche an einen optimalen Lern- oder Arbeitsplatz realisieren lassen – sowohl für das Schulgebäude als auch für die spätere Büronutzung.

Bautafel

Projekt: TRIOTOP Köln/ Snake

Ort: Am Wassermann, Köln-Vogelsang

Nutzung: konzipiert als Bürogebäude, Interimsnutzung als Gesamtschule

Architektur: Bernhard Trübenbach Architekten, Köln in Kooperation mit Claudia Kister, Köln

Ausführungsplanung: Concavis Architekten + Ingenieure, Bornheim

Generalunternehmer: Friedrich Wassermann, Köln

Fertigstellung: 2019

Produkt: Warema Raffstoren E80 A2 S mit Seilführung und KNX Steuerung (WAREMA climatronic® Wetterzentrale,KNX MSE 6M230 und BAline KNXMCM)
