BOY hat es im Griff – Werkzeug-Bits im gespritzten Handgriff integriert

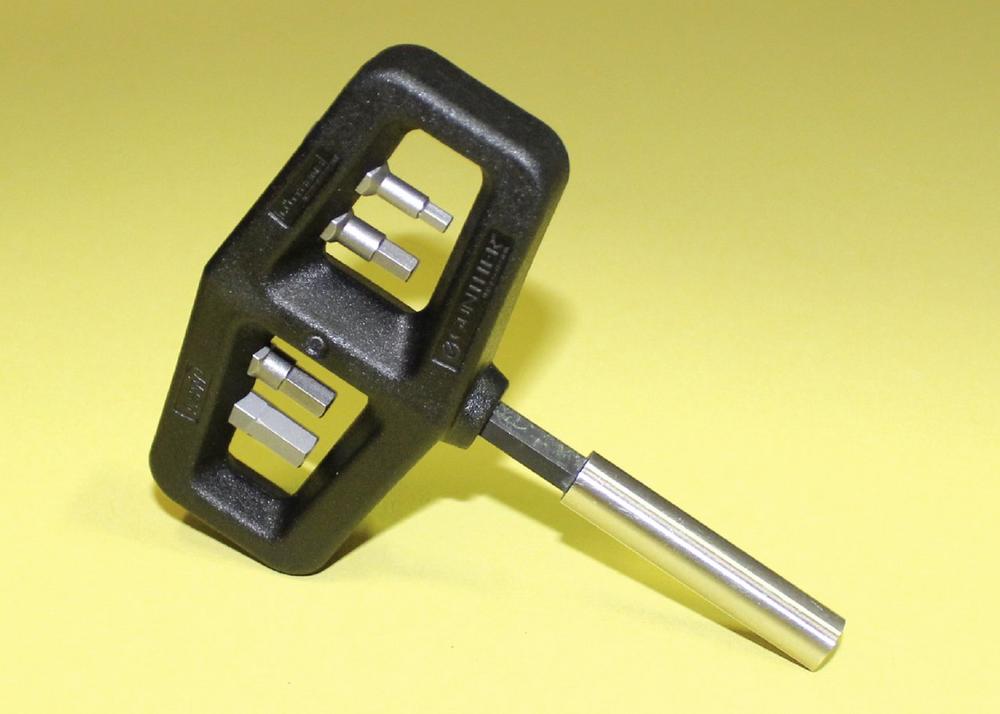

Foto: T-Griff mit integrierten Bits

Das Besondere an dieser Messeanwendung ist die individuelle Auswahlmöglichkeit von verschiedenen Bits. An einem Eingabeterminal kann der Besucher aus den angebotenen Bits zwei Paare auswählen, die dann von einer Bestückungsautomation in den spritzgegossenen T-Griff eingesetzt werden.

Zum gezeigten BOY-Spritzgießautomat gehört auch das selbst entwickelte Linearhandling BOY LR 5, das platzsparend in Längsrichtung auf dem hinteren Maschinentisch der
BOY 35 E VV integriert ist. Der Greifer des BOY LR 5 entnimmt einen Bithalter aus einer Zuführeinheit und legt ihn in das geöffnete Werkzeug ein. Nach dem Zufahren der Zwei-Platten-Schließeinheit mit feststehender unterer Platte wird über einen Heißkanal 42,5 g Kunststoff (PA6CF10) eingespritzt. Das mit einem Griff umspritzte Metallteil wird vom BOY LR 5 entnommen und anschließend auf eine Kühlstation abgelegt. Ein zwischenzeitlich abgekühlter T-Griff wird dann vom BOY LR 5 an eine Bestückungsautomation übergeben. Hier werden die vom Besucher bestellten Bits in die vier Sechskantöffnungen des Griffes eingeschoben. Anschließend führt das
Linearhandling BOY LR 5 den mit Bits bestückten T-Griff „seinem Besteller“ über ein Förderband zu.

Auf kompakter Stellfläche vereint diese Anwendung den kompakten Umspritzautomaten BOY 35 E VV, die maßgeschneiderten Automatisierungslösungen sowie das Eingabeterminal. Durch die zunehmende Konnektivität der Spritzgießmaschinen lassen sich solche komplexen Industrie 4.0 Anwendungen eindrucksvoll realisieren.
