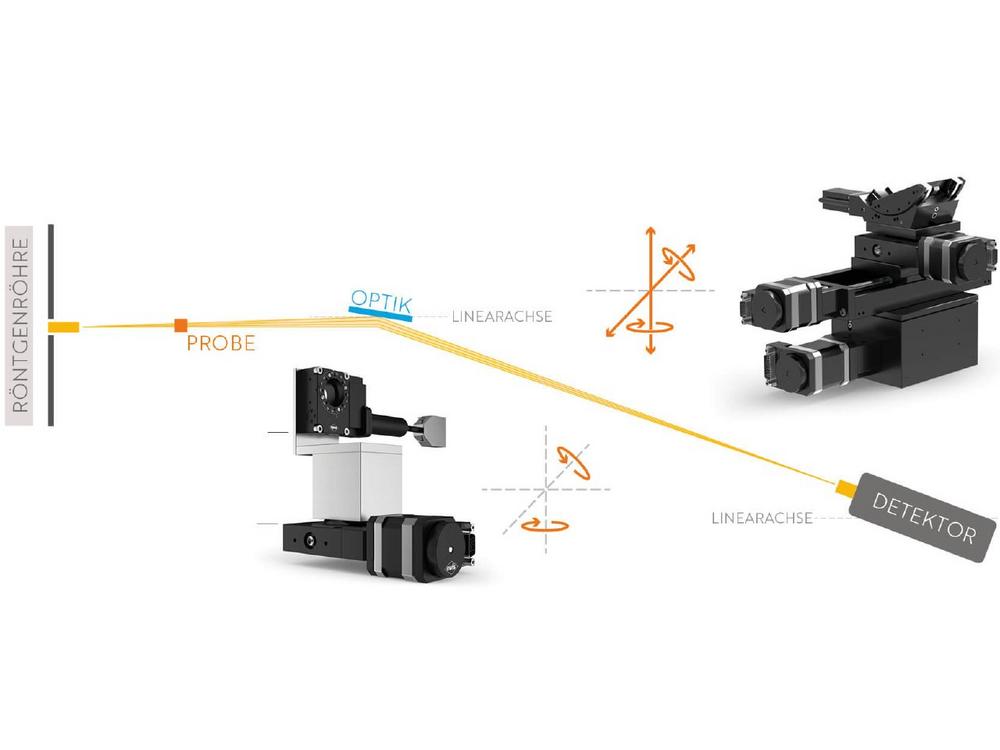

Die Bestimmung atomarer Abstände erfolgte häufig anhand der EXAFS-Spektroskopie (Extended X-ray Absorption Fine Structure) und unter Nutzung eines Synchrotrons. Problematisch dabei ist die Größe des Synchrotronstrahlungs-Erzeugers, denn die Ringe des Teilchenbeschleunigers können nur in sehr großen Hallen aufgebaut und von Experten bedient werden. Für die Messung an sich ist zwar die hohe BrilUanz, aber nur ein kleiner Teil des Synchrotron-Lichts erforderlich. Die schematische Darstellung (Abb. 1) zeigt den Aufbau der an der TU Berlin entwickelten
Methode der Röntgenspektroskopie.
Für eine Kooperation zwischen TU Berlin und dem Max-PUanck-Institut für Chemische Energiekonversion in Mülheim an der Ruhr haben wir durch Kombination mehrerer Achsen zwei ManipuUatoren aufgebaut. So können die Optik (Abb. 2) und der Detektor (Abb. 3) hochpräzise zum Strahl ausgerichtet und der Abstand zur Lichtquelle über die beiden Linearachsen angepasst werden. Die Optik rotiert mit einem Positioniersystem aus zwei Drehmesstischen DMT 40 und DMT 65 in zwei Bewegungsrichtungen. Der Detektor wird in vier Freiheitsgraden bewegt. Dafür haben wir Hochpräzisions-Goniometer MOGO 65, Drehmesstisch DMT 65, Präzisions-Lineartisch
LTM 60 und Höhenverstelltisch HVM 100N kombiniert.
Das Röntgenspektrometer (Abb. 4) bewährt sich in der Praxis. Ein weiteres System für die Anwendung im Vakuum ist in der PUanung. Dafür werden eine Optik mit höherer Auflösung entwickelt und die OWIS Vakuum-Produktserie für das Hochvakuum mit Drücken bis zu 10-6 mbar integriert.
OWIS – optische Strahlführungs- und Positioniersysteme. Diesen Technologien widmet sich OWIS seit 40 Jahren. Das breite Produktportfolio an optischen Strahlführungskomponenten und Positioniereinheiten zeichnet sich durch ihre Kombinierbarkeit, höchste Präzision und Zuverlässigkeit aus. Im Geschäftsbereich OWIS Engineering werden komplette Strahlführungssysteme und individuelle mehrachsige Alignment- und Handlingsysteme entwickelt und aufgebaut. Die Vakuum-Produktlinie umfasst manuelle und motorisierte Positionierer sowie Strahlführungskomponenten und Systeme.
Mit der eigenen Forschungs- und Entwicklungsabteilung sowie einer sehr hohen Fertigungstiefe können wir optimal auf die Anforderungen unserer Kunden eingehen. Dies macht OWIS zum perfekten Systempartner. Dabei stehen Qualität und Präzision an erster Stelle, die wir vor allem unseren qualifizierten und langjährigen Mitarbeitern verdanken.
Als mittelständisches Unternehmen in Staufen beliefern wir wissenschaftliche Einrichtungen und Industrieunternehmen weltweit – "Made in Germany". Vor allem die Lasertechnologie in Branchen wie der Mess- und Prüftechnik, Forschung und Wissenschaft, Halbleiterindustrie, Biotechnologie und Medizintechnik, Bildverarbeitung und Sensorik, Analytik und Diagnostik schätzt unsere hochpräzisen Produkte seit Jahrzehnten sehr – Laser lieben OWIS.
