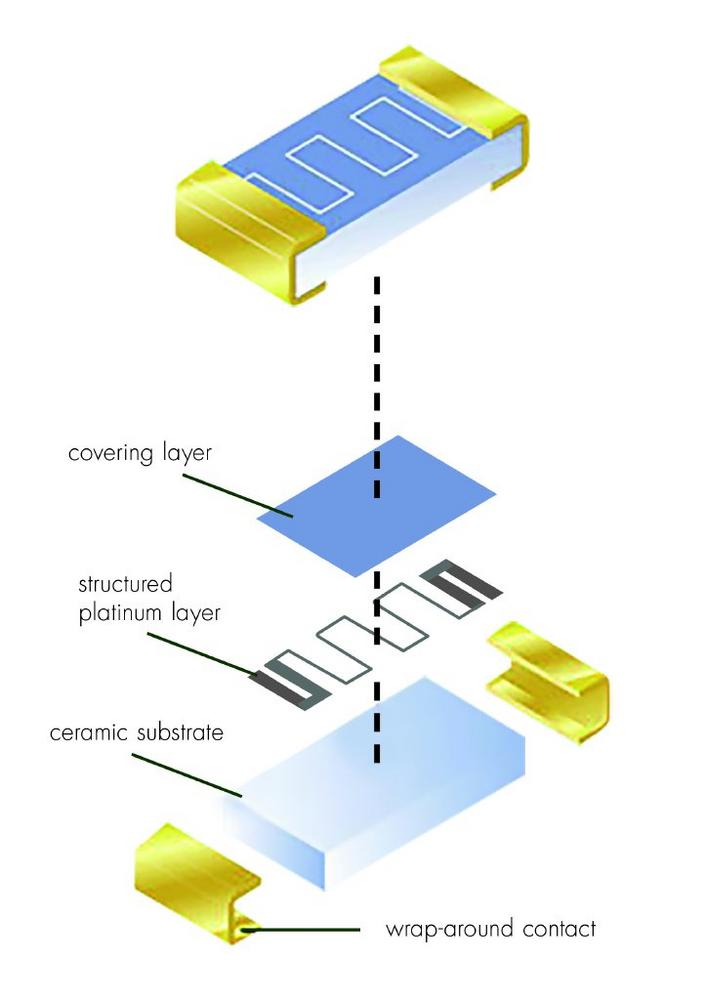

Platin-Chip-Temperatursensoren gehören zur Kategorie der Temperatursensoren in Dünnschichttechnik. Bei der Herstellung dieser Temperatursensoren wird eine dünne Platinschicht auf einem Substrat aus hochreiner Aluminiumoxidkeramik abgeschieden und mäanderförmig strukturiert.

Die Temperatursensoren basieren auf einem temperaturabhängigen Widerstand, dessen Kurve und zulässige Toleranz in der internationalen Norm IEC 60751:2008 definiert sind. Die eingesetzte Dünnschichttechnologie ermöglicht die Herstellung von besonders kleinen und robusten Bauformen. Sie zeichnen sich durch eine günstige, lineare Kennlinie, einen weiten Temperaturmessbereich und eine hohe Messgenauigkeit bei einer sehr guten Langzeitstabilität aus.

Die Temperatursensoren von Jumo werden in Bandverpackung in Standardrollen geliefert. Der Sensor vom Typ PCS ist als Wrap-Around-Kontakt oder mit einseitigem Kontakt als PCF-Typ (Flip Chip) für den Face-Down-Einbau erhältlich. Die Flip-Chip-Typen können auf der Rück- bzw. Unterseite mit einer komplett lötbaren Nickel-Gold-Metallschicht versehen werden. Dies ermöglicht den direkten thermischen Kontakt mit einem anderen Körper über eine Lötverbindung.

Anwendungen sind im Bereich E-Mobilität, in sensorischen Lösungen, als Temperaturfühler und PCBs. Sie sind für den Temperaturbereich von -50 °C bis +150 °C ausgelegt. Der erweiterte Temperaturbereich erstreckt sich von -70 °C bis +250 °C. Die Sensoren sind in den Toleranzklassen F0.1, F0.15, F0.3 (Standard) und F0.6 erhältlich. In SMD-Bauformen sind die Temperatursensoren als Typ 1206 (3216M) und 0805 (2012M) verfügbar. Die Nickellötkontakte sind vergoldet. Die Lötbarkeit entspricht IEC/DIN EN 60068-2-58 und die Gurtverpackung DIN IEC 60286-3.
