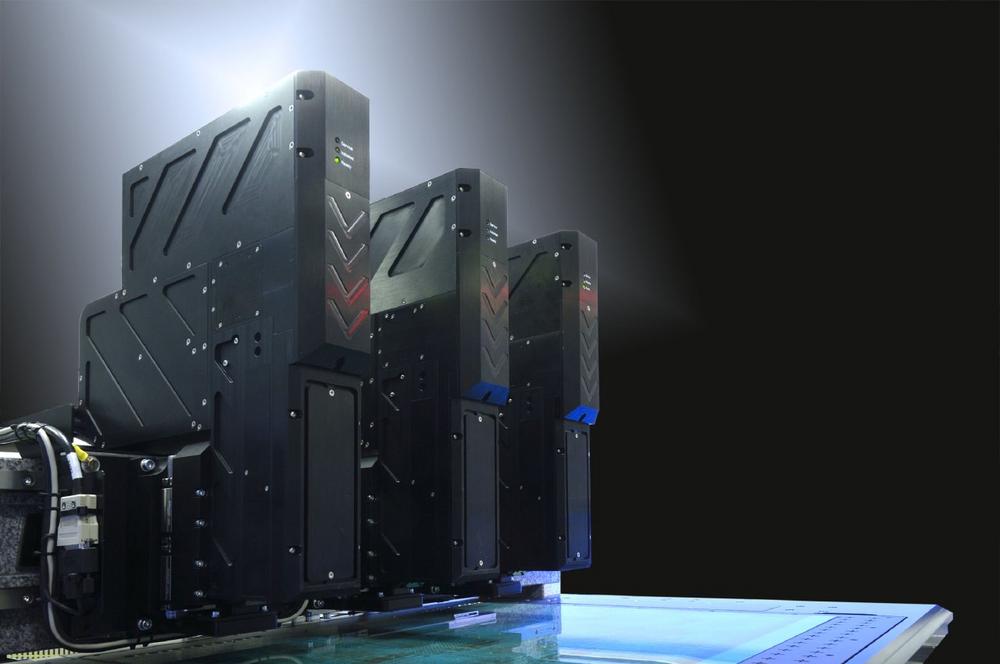

Das vollautomatische MDI-System von Schmoll zeichnet sich dadurch aus, dass hochkonzentriertes UV-Licht mit definierter Wellenlänge über einen mit tausenden und hochpräzisen Microspiegeln ausgestatten Microchip gelenkt wird und das Layout auf einem – zum Vergleich zum Laser – kurzen, energetisch weniger verlustreichen Weg auf der Leiterplatte erzeugt wird. Wegen des kürzeren Lichtweges und der geringeren Verlustleistung benötigt man somit nur LED als Lichtquelle und kann auf die störanfälligen Laser mit wesentlich geringerer Haltbarkeit verzichten. Durch multiple Wellenlängen kann das System auch für die fotosensible Lötstoppmaskenerstellung ein passendes Lichtspektrum gewährleisten. Da die Belichtungsköpfe mit den Spiegelsystemen flexibel in alle Richtungen ausrichtbar sind, ist es mit wenig Aufwand möglich, verschiedenste Nutzenformate ohne weitere Rüstzeit zu bedienen. Mittels des etablierten Einsatzes von Linearantrieben und direkten Wegmesssystemen werden wie üblich reproduzierbare Ergebnisse höchster Präzision sichergestellt.
Im Vergleich zu herkömmlichen LDI-Systemen (Laser-Direct-Imaging) ist bei den MDI-Maschinen der Platzbedarf zudem stark reduziert und die energetische Gesamtbilanz bedeutend besser. Da die LED für die Erzeugung der notwenigen Belichtungsenergie weniger Energie brauchen, sind somit auch die energetischen Anforderungen an die Maschinen- und Raumkühlung geringer.
Das von PRECOPLAT eingesetzte MDI-TTG (Tandem Table) von Schmoll Maschinen realisiert eine theoretische Auflösung von 15my, findet aber seine praktische Begrenzung in der maximalen physikalischen Leistungsfähigkeit der nachfolgenden nasschemischen Prozesse wie Ätzen und Galvanisieren bei derzeit 50my. Die Inbetriebnahme der ersten vollautomatischen Geräte erfolgte bereits im Jahr 2022. Die Systeme bieten den Kunden von PRECOPLAT maximale Flexibilität für alle Anwendungsbereiche, von den Prototypen bis zur Serienproduktion.
Das Familienunternehmen PRECOPLAT wird in der zweiten Generation von den Geschwistern Andreas BRÜGGEN und Katharina VÖLKER geführt und produziert hochautomatisiert und in allen Seriengrößen – unbestückte ein- und doppelseitige Leiterplatten, Multilayer bis zu 24 Lagen und semiflexible Platinen auf dem auf 25.000 qm angewachsenen Produktionsstandort in NRW.
Die Geschichte von PRECOPLAT beginnt in den frühen 1970er-Jahren im Keller eines Nachtclubs: Inspiriert vom Film „Saturday Night Fever“ wollte der Gastronom Manfred VÖLKER mit einem aufwendigen Licht- und Sounddesign auf den Zug moderner Diskothekenausstattungen aufspringen. Um Kosten zu sparen entwickelte VÖLKER zusammen mit einigen Elektronikstudenten; die aufgrund exzessiven Feierns bei ihm „in der Kreide“ standen, Schaltungen auf Basis kupferbeschichteter Pertinaxplatten. Von der jahrelangen Gastronomie ermüdet, aber an dieser Technik brennend interessiert, sah VÖLKER die kommerziellen Perspektiven der Leiterplatte und gründete 1977 die PRECOPLAT Präzisions-Leiterplatten-Technik GmbH in Krefeld.
Bis heute erfolgt – von der Arbeitsvorbereitung bis zur elektrischen Endprüfung – der gesamte Herstellungsprozess unter einem Dach. Vom einstigen „Kellerkind“ entwickelte sich die PRECOPLAT so zu einem hochmodernen mittelständischen Unternehmen mit derzeitig etwa 75 Mitarbeitern und einem Jahresumsatz von zwölf Millionen Euro.
Weitere Informationen zu PRECOPLAT sind im Netz unter precoplat.de zu finden.
