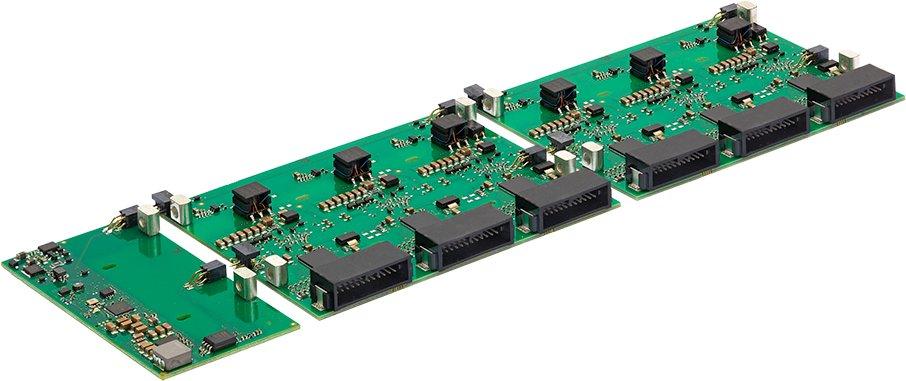

Wie alle Lösungen zur Zellspannungsüberwachung an elektrochemischen Zellen von SMART TESTSOLUTIONS ist auch die G6S modular aufgebaut. Ein Messmodul um-fasst 54 Kanäle, bis zu neun Messmodule können in Reihe geschaltet werden. Insge-samt bietet ein CVM-System auf Basis der G6S also 486 Messkanäle. Die Messmo-dule werden ergänzt durch ein zielmarktspezifisches Kopfmodul, das mit den im jeweiligen Zielmarkt vorherrschenden Datenschnittstellen ausgestattet ist. Neben Automotive adressiert SMART TESTSOLUTIONS die Märkte Marine, Luftfahrt und Elektrolyse.
Durch die Nutzung der gleichen Messmodule in allen Anwendungsbereichen werden Skaleneffekte in der Fertigung erzielt. Weitere Kostenvorteile ergeben sich durch die Nutzung von integrierten Schaltungen anstelle eines diskreten Aufbaus. Als Techno-logiebasis für die Datenerfassung auf einem Messmodul dient jeweils ein Mikrochip. Die von den ASIL-D-zertifizierten ICs aufgenommenen Messwerte werden in einem zentralen Mikrocontroller auf dem Kopfmodul gesammelt.
Weitere Bestandteile eines CVM G6S-Systems von SMART TESTSOLUTIONS sind die Montageteile für die mechanische Integration des CVM in der Nähe des Zellsta-pels, die nötigen Anschlusskabelbäume und die Zellkontaktierungen, die für den Abgriff der Spannungen an den einzelnen Bipolarplatten benötigt werden. Die soge-nannten Cell Voltage Pickups müssen je nach Beschaffenheit des Zellstapels unter-schiedlich ausgeführt werden. SMART TESTSOLUTIONS hat inzwischen einige Vari-anten in Petto. Auf der Hydrogen + Fuel Cells Europe waren sämtliche Lösungen in Form von Demonstratoren zu sehen.
Die SMART TESTSOLUTIONS GmbH mit Sitz in Stuttgart ist Lösungsanbieter für Testaufga-ben an automotive Steuergeräten, elektronischen Systemen und erneuerbaren Energiesyste-men wie Batterien und Brennstoffzellen. Basierend auf einem Standardprogramm hierfür optimierter Systembaugruppen zur Messwerterfassung, Last- und Sensorsimulation werden kundenspezifische Systemapplikationen realisiert. Zahlreiche Automobilhersteller und -zulieferer setzen die Cell Voltage Monitoring Lösungen von SMART TESTSOLUTIONS ein.
