Für viele Anwendungen mit Positionserfassung ist die Kombination aus hoher Genauigkeit und vollständiger Streufeldimmunität das Optimum. Eine Lösung dafür steht nun zur Verfügung.
LEISTUNGSFÄHIGKEIT
Der neue Positionssensor MLX90513 bietet eine Genauigkeit von ±0,1% des Skalenendwerts (±0,36° bei einer Drehimplementierung mit 360°-Bereich). Darüber hinaus ermöglicht seine Latenz von unter 20 µs, die durch Programmierung auf Null reduziert werden kann, dass sich ein schneller Regelkreis umsetzen lässt. Dadurch ergibt sich eine hervorragende Systemreaktion. Der induktiv basierte ASSP weist eine Eigenimmunität gegenüber elektromagnetischen Streufeldern auf (gemäß der Norm ISO 11452-8). Gleichzeitig wird er nicht durch thermische Drift in seiner Empfindlichkeit beeinträchtigt.
FLEXIBLER AUSGANG
Durch die Konfigurierbarkeit des Ausgangs können die Positionsmessdaten als analoge ratiometrische, PWM-, SENT- oder SPC-Signale ausgegeben werden. Die Ausgangsprotokolle lassen sich so für zahlreiche unterschiedliche Anwendungskriterien verwenden. Er ist der einzige induktive Positionssensor am Markt, der über einen SPC-Ausgang verfügt. Die Option mit 0,5 µs Tickzeit (Fast SENT oder SPC) ist ein weiteres Unterscheidungsmerkmal, das derzeit kein anderer induktiver Sensor bietet. Die Möglichkeit, Impulse in den Modi PWM, SENT und SPC zu erstellen, ist von hohem Interesse, da sie zu geringeren elektromagnetischen Emissionen führt.
ANWENDUNGEN

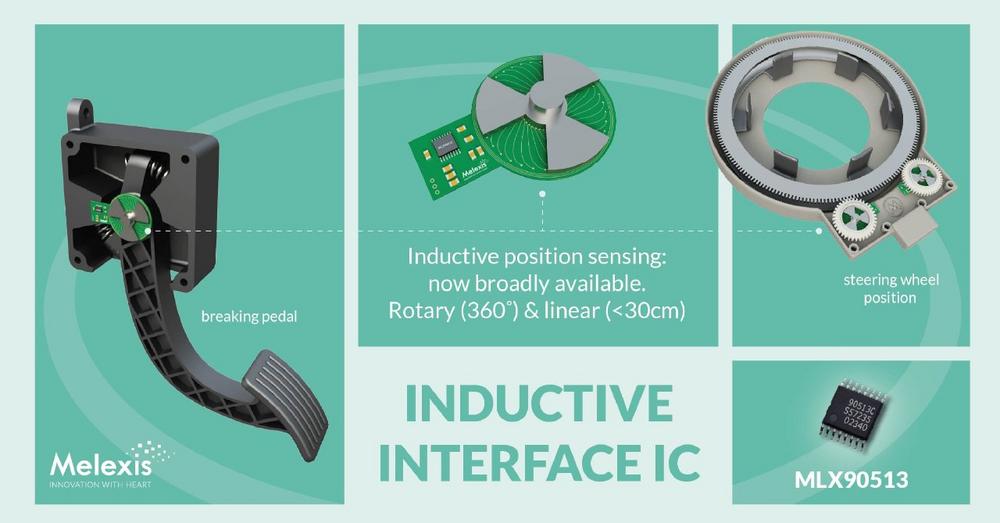

Der MLX90513 eignet sich unter anderem zur Erfassung von:
- Position des Gas-/Bremspedals
- Lenkradwinkel
- Winkelposition von Ventilen oder Aktuatoren
- linearen Anwendungen mit großem Hub (bis zu 30 cm)
Die Bedeutung der funktionalen Sicherheit (ISO 26262) wurde berücksichtigt, wobei der Sensor eine Systemintegration bis ASIL D unterstützt. Darüber hinaus kann der MLX90513 zusammen mit den Magnetsensoren von Melexis eingesetzt werden, um Systemredundanz zu gewährleisten, da sich diese Bausteine (durch Übersprechen) nicht gegenseitig stören.
ROBUSTHEIT
Der MLX90513 wird im kompakten TSSOP-16-Gehäuse ausgeliefert. Ein Arbeitstemperaturbereich von -40 bis +160 °C ermöglicht die Installation in anspruchsvollen Umgebungen. Die 3-Phasen-Spulenanordnung verbessert die Linearität durch Filterung von Oberwellen. Die 32-Punkt-Linearisierung des Sensors ermöglicht den Ausgleich von Winkel-Nichtlinearitätsfehlern. Überspannungs- und Verpolungsschutz unterstreichen die Robustheit des Sensors. Durch induktive Messverfahren lassen sich Systemimplementierungen deutlich schlanker gestalten und die Integration vereinfacht sich.
Lorenzo Lugani, Product Manager Inductive Sensors bei Melexis, dazu: „Tier-1-Zulieferer wollen Zugang zu hochpräziser Positionserfassung. Durch unseren MLX90513 steht die induktive Positionserfassung einem noch breiteren Publikum zur Verfügung.“
