Robuster Hochleistungs-Gasanalysator für die automatische Feuchtemessung in Erdgas

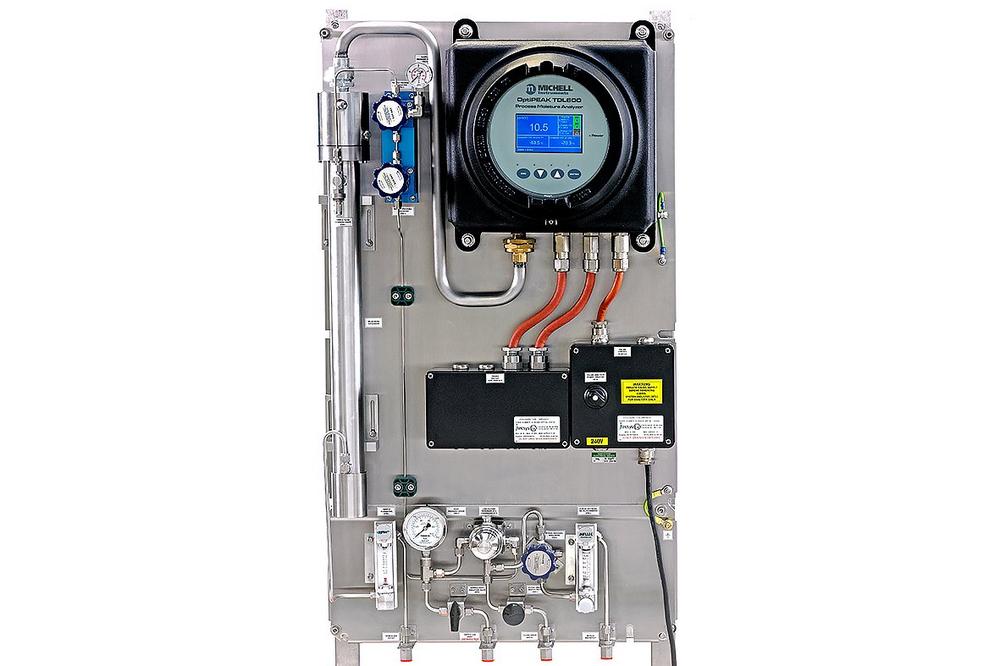

Der robuste Hochleistungs-Gasanalysator OptiPEAK TDL600 wurde von PST speziell für die Feuchtemessung in Erdgas entwickelt. Der Tunable Diode Laser Analysator benötigt dank seiner kontaktlosen Messtechnik nur einen geringen Wartungsaufwand – selbst in anspruchsvollen Anwendungen mit sich ändernden Methankonzentrationen und in Sauergas. Die wartungsfreie, einfache „dual-pass” Messzelle sorgt für zuverlässige Resultate über den kompletten Messbereich. Sie kombiniert Sensitivität mit Robustheit, ohne ein oberes Bereichslimit, das schnell zu Sättigung bei höheren Feuchtegehalten führen könnte. Die untere Nachweisgrenze (LDL) des OptiPEAK TDL600 von weniger als 1 ppm_V macht dieses Messgerät zum führenden „single-path“ TDLAS Feuchteanalysator am Markt. Es hat einen Messbereich von 1 bis 1000 ppm_V und ist für explosionsgefährdete Bereiche zugelassen. Zudem unterbietet es komfortabel die Anforderungen der Harmonisierungs-Hauptrichtlinien für internationale Erdgas Qualität in Europa und den Vereinigten Staaten.

Das kontinuierliche Laseroptimierungssystem des OptiPEAK TDL600 stellt sicher, dass der Laser immer den korrekten Wasser-Adsorptions-Peak analysiert und somit dauerhaft eine hohe Integrität der Messung gewährleistet. Für die optimale Leistung von TDL-Hygrometern ist zudem die Temperaturstabilität von äußerster Wichtigkeit. Der OptiPEAK verwendet nicht nur die hochwertigsten Laser mit außergewöhnlicher Lebensdauer, sondern verfügt über ein ausgefeiltes Mehrfach-Kontroll-System zur Regelung der Temperatur des Lasers in engen Grenzen.

Bedient wird der TDL600 über eine intuitive, farbige, menügeführte Schnittstelle, basierend auf einem kapazitiven Touchpad. Die Navigation ist einfach und benötigt keine Hilfsmittel. Die Bedienung und die Konfiguration des Analysators erfolgt vor Ort einfach per Finger, direkt und kompromisslos auch im Ex-Bereich.

Dank seiner drei programmierbaren 4…20 mA-Analogausgänge und einem digitalen ModBus-Ausgang lässt er sich einfach in bestehende Kontrollsysteme integrieren. Die Einbindung in ein SCADA oder ein anderes benutzerdefiniertes Datenerfassungssystem ist ebenfalls möglich.

Da die Zusammensetzung von Erdgasströmen variieren kann, haben ältere Generationen von TDL-Analysatoren, die auf eine definierte Gaskomposition eingestellt werden müssen, in einigen Anwendungen Schwierigkeiten. Die neue Generation von TDL-Hygrometern von PST kennt diese Limitierung nicht. So nutzt der OptiPEAK TDL600 das innovative D-MET System für die dynamische Hintergrundgas-Kompensation. Er arbeitet somit auch bei Veränderungen des Methangehaltes zuverlässig und benötigt keine weiteren manuellen Korrekturfaktoren. Für die OptiPEAK-Serie hat PST eigens ein hochqualitatives Gasaufbereitungssystem designed, welches auf schnelle Ansprechzeit für die Messung in Erdgas optimiert wurde. Die ebenfalls integrierte Remote-Anwendungssoftware erlaubt die Kontrolle sowie die Konfiguration eines oder mehrerer Analysatoren aus der Ferne und erleichtert die Bedienung in größeren, weit verzweigten Anlagen an verschieden Orten.

Mit seinem integrierten Aufbereitungssystem und dem geringen Platzbedarf kann der OptiPEAK TDL600 leicht in eine bestehende Anlagen-Infrastruktur nachgerüstet werden. Die Auslegung des Analysators auf extreme Langzeitstabilität erübrigt den Bedarf einer regelmäßigen Feldkalibrierung. Die Zuverlässigkeit der Messung ist auch bei dem minimalen Wartungsaufwand, der sich meist auf Filterwechsel beschränkt, über Jahre hinweg gewährleistet. Die innovativen Selbstüberprüfungs- und Kompensations-Systeme des OptiPEAK vergleichen als fester Bestandteil jeder Messung die Kalibrierdaten und passen sich bei Bedarf an, ohne dass eine zusätzliche Gasreferenzzelle benötigt wird. Diese Funktion ist vor allem bei einem System-Neustart extrem hilfreich, da keinerlei Setup Prozedur durchlaufen werden muss. Das System ist ohne Bedienereingriff sofort wieder betriebsbereit
