Produkt-Highlight: Kiloviews bidirektionale Encoder/Decoder

Einige Annahmen, bevor wir beginnen:

• Sie haben das NDI white paper gelesen und wissen, wie Sie ein NDI-Netzwerk einrichten.
• Sie verfügen über ein dediziertes AV-over-IP-Netzwerk oder haben Maßnahmen ergriffen, um den AV-over-IP-Verkehr vom restlichen Netzwerkverkehr zu isolieren.
• Ihr Netzwerk unterstützt 10-Gbit/s-Datenverkehr, und alle möglichen 10G-Ports verwenden die richtigen Kabel (Cat 6a/7).

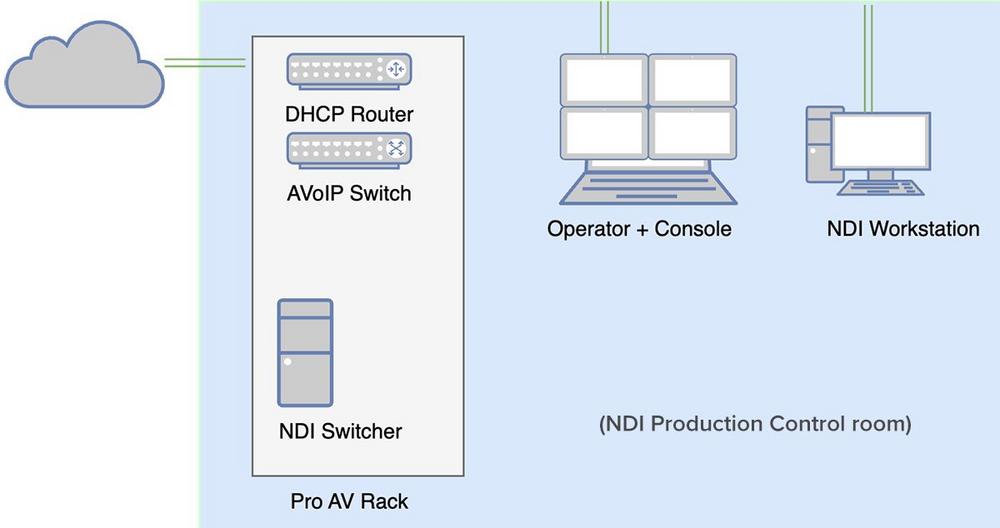

Bevor wir einen Workflow erstellen, benötigen wir einen Kontrollraum: Abb.1

Wir werden in einem Rack Folgendes benötigen:

• Einen Router, der unserem Netzwerk DHCP zur Verfügung stellt und es mit dem öffentlichen Internet verbindet.
• Einen Netzwerkswitch, der gemäß dem NDI-Whitepaper konfiguriert ist. Für optimale Ergebnisse verwenden wir einen dedizierten AV-over-IP-Switch, wie die Geräte der Netgear Pro AV-Serie.
• Einen NDI-fähigen Videoswitcher, um mit unseren NDI-Streams zu arbeiten und eine Show zu produzieren.

Wir benötigen einige Arbeitsstationen:

• Einen Operator für den Switcher, der vor vier Multiview-Bildschirmen mit einem Steuerpult sitzt.
• Einen dedizierten NDI-Computer, der die NDI-Tools^® ausführt und auch für die Einrichtung und Verwaltung der verschiedenen angeschlossenen Geräte in unserem Workflow verwendet wird.

 Workflow-Beispiel:

Eine Baseband-Produktion auf NDI bringen, die Talkshow.

Nehmen wir das Beispiel einer kleinen TV-Produktion für eine Talkshow, bei der alles entweder über HDMI oder SDI läuft, und übertragen es auf AV-over-IP mit NDI.
Das erreichen wir mit der bidirektionalen Encoder/Decoder-Reihe von Kiloview (Nx).

Wir haben:

• 4x 4K-Kameras (HDMI/SDI)
• Einen großen Bildschirm hinter dem Moderations- und Gästetisch
• Zwei kleinere Bildschirme neben dem Moderationstisch, um einen Teleprompter und ein Video-Feedback anzuzeigen.

Zunächst verkabeln wir dieses Produktionsnetzwerk (dargestellt durch die grünen Linien in und um unsere Skizze) und integrieren es in unser AV-over-IP-Netzwerk, wobei wir sicherstellen, dass jedes Gerät problemlos an einen nahegelegenen RJ45-Port angeschlossen werden kann.

In diesem Zusammenhang sind einige der Stärken von AV-over-IP die Reichweite des Signals, die Erschwinglichkeit von Netzwerkkabeln und die einfache Kabelverwaltung durch die Verwendung von RJ45-Kabeln.

Für meine 4K-Kameras schließe ich jeweils einen Kiloview N50 für 12G-SDI oder N60 für HDMI an und stelle ihn in den Enkodierungsmodus.Ich habe nun 4*4K NDI-Streams, die auf meinem NDI-Switcher verwendet werden können.

Für unseren Teleprompter und das Video-Feedback senden wir sie als HD-Signal über unseren NDI-Video-Switcher oder unsere NDI-Workstation mit NDI-Tools®. Wir verwenden HD-fähige Geräte wie dieN5 (SDI) / N6 (HDMI) Decoder.

Für den großen Bildschirm hinter den Moderatoren verwenden wir erneut den 4K-fähigen N50/N60 im Dekodierungsmodus, um in hoher Videoqualität Inhalte zu zeigen, auf die unsere Moderatoren und Gäste reagieren können (Clips, Sport).

Die Einrichtung dieser Geräte ist sehr einfach, dank ihres integrierten Bildschirms, der nützliche Informationen wie die Geräte-IP, den Signaltyp oder den Zugang zum Einstellungsmenü anzeigt.

Wir haben nun ein Multi-Kamera-Talkshow-Set mit Kontrollmonitoren und einem großen Bildschirm, um Inhalte für die Moderatoren und Gäste anzuzeigen, das sowohl für Live- als auch für aufgezeichnete Sitzungen genutzt werden kann.

Durch die Nutzung der Technologie, Einfachheit, Qualität und Kosteneffizienz der Kiloview NDI-Serie, haben wir unsere HDMI/SDI-Produktion in wenigen Schritten auf eine 4K-fähige AV-over-IP-Produktion umgestellt. Das Hinzufügen einer weiteren Baseband-Kamera zu diesem Setup ist sehr einfach – wir benötigen nur einen Encoder/Decoder der NDI-Serie und ein Netzwerkkabel.

Um Ihre AV-over-IP-Produktionskapazitäten weiter auszubauen, können Sie damit beginnen, weitere NDI-fähige Geräte in Ihrem Kontrollraum hinzuzufügen, z. B. einen CG-Generator, einen NDI-Recorder, weitere NDI-Arbeitsstationen für die Bearbeitung und Postproduktion sowie eine einfache Workstation für die Einrichtung und Verwaltung der verschiedenen angeschlossenen Geräte in unserem Workflow.

Im nächsten Highlight werden wir sehen, wie man die Leistung der Kiloview P3- und D-Serie nutzt, um unsere Produktionskapazitäten im Außenbereich zu erweitern.
